Máy đo thủy chuẩn là thiết bị trắc địa chuyên dùng trong việc thực hiện các phép đo cao hình học so với mực nước biển. Vậy quy trình kiểm định máy đo thủy chuẩn được thực hiện như thế nào? Hãy cùng ISOCAL giúp bạn đọc hiểu hơn trong bài viết dưới đây.
Quy trình kiểm định máy đo thủy chuẩn
Giải thích thuật ngữ
- Máy đo thủy chuẩn hay máy thủy bình: là phương tiện dùng để đo chênh lệch độ cao trên mặt đất theo phương pháp đo cao hình học.
- Mia thủy chuẩn: là thước vạch chuyên dụng. Có chức năng là một phương tiện phụ trợ của máy đo thủy chuẩn.
- Mia thủy chuẩn chuẩn: là mia có độ chính xác cao, dùng để làm chuẩn kiểm định hoặc hiệu chuẩn máy đo thủy chuẩn.
- Độ chênh cao chuẩn: là độ chênh lệch số đọc giữa hai vạch chia tương đương trên cặp mia chuẩn.
Các phép kiểm định máy đo thủy chuẩn
- Kiểm tra bên ngoài
- Kiểm tra kỹ thuật
- Kiểm tra đo lường
Phương tiện kiểm định
Các phương tiện tham gia vào quy trình kiểm định là
- Cặp mia chuẩn
- Nhiệt ẩm kế
Điều kiện kiểm định
Khi tiến hành kiểm định, cần đảm bảo các điều kiện môi trường sau:
- Vị trí đặt mia chuẩn và máy đo thủy chuẩn phải ổn định, không bị rung động, chấn động gây ảnh hưởng đến quá trình đo.
- Nhiệt độ và độ ẩm trong quá trình kiểm định phải phù hợp với điều kiện làm việc của máy đo thủy chuẩn theo quy định của nhà sản xuất.
Chuẩn bị kiểm định
Máy đo thủy chuẩn và mia chuẩn phải được đặt trong môi trường kiểm định ít nhất một giờ trước khi tiến hành.
Tiến hành kiểm định
Kiểm tra bên ngoài
Phải kiểm tra bên ngoài dựa trên các yêu cầu sau đây:

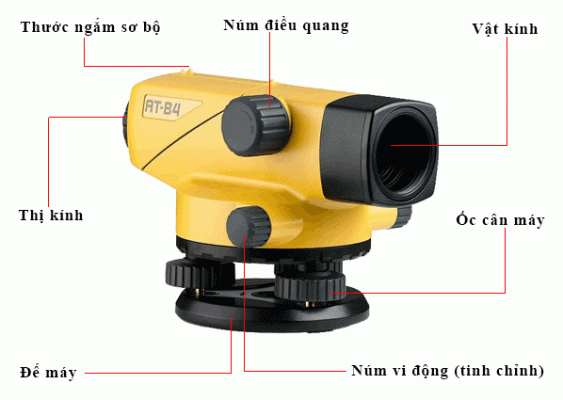

- Các ốc điều chỉnh, ốc hãm và toàn bộ máy phải chuyển động đồng đều.
- Nivo tròn trên máy phải ổn định.
- Vật kính, thị kính của ống ngắm và bộ phận quang khác phải sáng không bị trầy xước.
- Hình ảnh của lưới chỉ chữ thập phải rõ ràng.
- Bộ phận điều chỉnh tiêu cự phải còn hoạt động tốt.
- Chân máy đo thủy chuẩn và các bộ phận khác phải đồng bộ với nhau.
- Các phím bấm, màn hình, pin phải nhạy, hiển thị rõ và hoạt động tốt.
Kiểm tra kỹ thuật
- Kiểm tra bọt thủy tròn của máy đo thủy chuẩn.
- Kiểm tra lưới chỉ chữ thập
- Kiểm tra trục quang
Kiểm tra đo lường

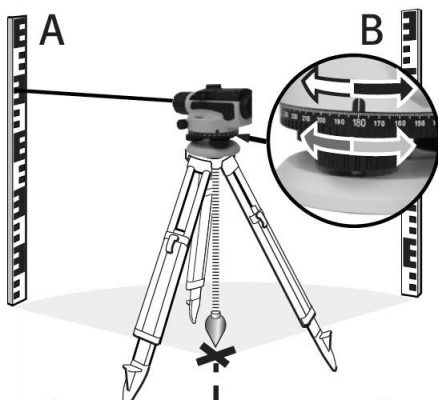

- Bước 1: Đo 10 lần để xác định 10 cặp số đọc: (XA,1 , XB,1 , … , XA,10 , XB,10). Tiếp đến, đo theo chiều ngược lại thêm 10 lần nữa để lần lượt xác định 10 cặp số đọc tiếp theo: (XB,11, XA,11, … , XB,20, XA,20). Giữa mỗi lần đo tại các cặp số đọc, tiến hành nhấc máy lên để xoay đế máy và đặt lại lên chân máy.
- Bước 2: Thay đổi vị trí giữa 2 mia chuẩn, đo tương tự bước 1 nhằm xác định 20 cặp số đọc tiếp theo (XA,21, XB,21, … , XA,30, XB,30) và (XB,31, XA,31 , … , XB,40, XA,40).
Xử lý chung
- Máy đo thủy chuẩn sau khi kiểm định nếu đạt các yêu cầu theo quy trình kiểm định sẽ được cấp chứng chỉ kiểm định theo quy định.
- Nếu không đạt một trong các yêu cầu quy định của quy trình này thì không được cấp chứng chỉ kiểm định mới và bị xóa dấu kiểm định cũ.
- Máy đo thủy chuẩn có chu ký hiệu chuẩn là 12 tháng.
Lời kết
Máy đo thủy chuẩn có vai trò rất quan trọng trong quy trình đo lường độ dài. Để máy luôn hoạt động chính xác và có tuổi thọ cao, việc kiểm định máy là rất cần thiết. Hãy liên hệ ngay với Công ty Cổ phần Hiệu chuẩn ISOCAL để được tư vấn thêm.
