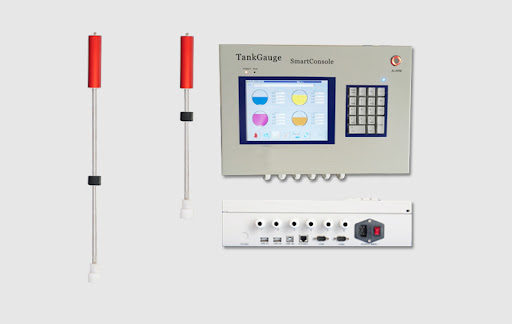

Máy đo mức xăng dầu tự động còn được biết đến với tên tiếng anh là: Automatic level gauge for oil products và tên viết tắt là ALG. Đây là thiết bị dùng để đo mức chất lỏng như xăng dầu, dầu mỏ, sản phẩm lỏng từ dầu mỏ và các loại chất lỏng có tính chất thủy tĩnh tương đương. Phương tiện có phạm vi đo đến 30 m, sai số cho phép lớn nhất (mpe): ± 4 mm. Hãy cùng ISOCAL tìm hiểu về quy trình kiểm định phương tiện này nhé!
Giải thích các thuật ngữ chuyên ngành
Những từ ngữ chuyên ngành trong bài viết này của isocal được giải thích như sau:
– ALG được biết đến là thiết bị đo lường. Chúng được sử dụng với mục đích đo và hiển thị một cách tự động mức của chất lỏng có chứa trong bể chứa cố định. Một ALG bao gồm ít nhất:
+ Một cảm biến đo mức
+ Một bộ chuyển đổi đo
+ Một thiết bị hiển thị giá trị mức chất lỏng.
– Phạm vi làm việc: là khoảng ALG đo được mà trong đó sai số của ALG tại các điều kiện làm việc quy định không vượt quá mpe.
+ Giá trị đo lớn nhất: là giá trị ứng với giới hạn trên phạm vi đo của ALG.
+ Giá trị đo nhỏ nhất: là giá trị ứng với giới hạn dưới phạm vi đo của ALG.
– Thước cuộn chuẩn là thiết bị cho phép xác định chiều cao mức chất lỏng tại vị trí lắp đặt ALG.
– Sai số tuyệt đối của ALG là kết quả của giá trị mức chỉ thị trên ALG trừ đi giá mức thể hiện trên thiết bị đo mức chuẩn.

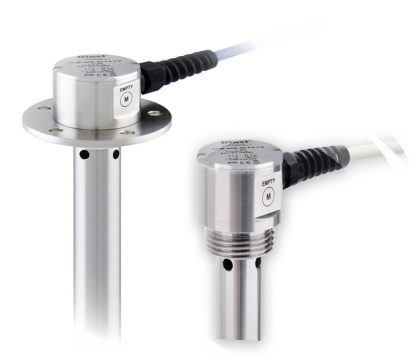

– Cảm biến đo mức là một phần của ALG. Vận hành theo các nguyên lý vật lý khác nhau như điện dung, sóng rada, sóng siêu âm,… Có khả năng nhận biết được bề mặt chất lỏng và đưa ra thông tin về mức chất lỏng.
– Bộ chuyển đổi đo là một phần của ALG. Có chức năng chuyển đổi giá trị mức chất lỏng đo được thành tín hiệu điện. Để truyền tới máy tính hoặc bộ phận chỉ thị khác.
– Bộ phận tính toán là một phần của ALG. Nó nhận các tín hiệu ra từ bộ chuyển đổi và cũng có thể từ các dụng cụ đo kết hợp. Biến đổi các tín hiệu này và nếu cần nó còn lưu các kết quả trong bộ nhớ cho đến khi chúng được sử dụng. Ngoài ra, nó còn có thể có khả năng kết nối cả hai chiều với thiết bị ngoại vi.
– Bộ phận chỉ thị là một phần của ALG. Nó có khả năng hiển thị liên tục các kết quả về mức chất lỏng đo được hoặc in ra các kết quả đo được.
– Lỗ đo quy ước là lỗ đo được chỉ định cho các phép đo quy ước nằm tại vị trí thuận tiện và ổn định.
– Chiều dài chuẩn của phép đo là khoảng cách giữa tấm mức và điểm mốc trên của ALG
– Đại lượng ảnh hưởng là các đại lượng không phải là đối tượng của phép đo. Nhưng có ảnh hưởng tới giá trị của kết quả đo hoặc chỉ thị của ALG.
– Điều kiện vận hành bình thường là các điều kiện sử dụng chỉ ra phạm vi giá trị của các đại lượng ảnh hưởng mà theo đó các đặc trưng đo lường của ALG nằm trong phạm vi sai số cho phép theo quy định.
Các phương tiện kiểm định máy đo mức xăng dầu tự động
Phương tiện kiểm định | Kỹ thuật đo lường cơ bản |
| Chuẩn đo lường | |
| Thước cuộn chuẩn | – Phạm vi đo phù hợp với ALG cần kiểm định. – Sai số của thước cuộn chuẩn (hoặc độ không đảm bảo đo) không vượt quá 1/3 mpe của ALG cần kiểm định |
| Phương tiện đo khác | |
| Nhiệt kế | – Phạm vi đo: (0 ÷ 100) °C – Giá trị độ chia nhỏ nhất: 0,1 °C |
| Phương tiện phụ | |
| Hệ thống công nghệ phục vụ kiểm định ALG | (!) |
(!)
– Hệ thống công nghệ phục vụ kiểm định ALG phải có nguồn chất lỏng. Để kiểm định hoặc chất lỏng có tính chất thủy tĩnh tương đương chất lỏng làm việc của ALG. Phải cho phép thay đổi được các giá trị mức đo phù hợp với điểm đo cần kiểm định.
– ALG đặt trên nóc HTCN phải được gắn chặt trên ống đỡ có kết cấu vững chắc. Ống đỡ phải cố định sao cho sự dịch chuyển thẳng đứng của nó so với điểm mốc phải nhỏ hơn 0,02 % của chiều cao chứa đo được.
– ALG được lắp đặt trên HTCN phải đảm bảo sao cho sự biến đổi chiều dài chuẩn gây ra do biến dạng của thành, mái, đáy bể không vượt quá 4 mm.
– Trong mỗi phép đo, HTCN phải đảm bảo: chiều cao mức chất lỏng trong quá trình đo không được thay đổi quá 2 mm trong khoảng thời gian 30 phút.
– Hệ thống van vào ra, van xả đáy phải đảm bảo kín không làm thay đổi mức chất lỏng trong quá trình kiểm định.
– Nhiệt độ chất lỏng không được thay đổi quá 0,5 0C trong thời gian kiểm định.
Điều kiện để tiến hành thực hiện kiểm định máy đo mức xăng dầu tự động
Để có thể tiến hành kiểm định hiệu quả nhất cần phải đảm bảo các điều kiện sau đây:
– Phải có chất lỏng để kiểm định là chất lỏng làm việc của ALG. Hoặc chất lỏng có tính chất thủy tĩnh tương đương chất lỏng làm việc của ALG.
– Đảm bảo đầy đủ các yêu cầu an toàn phòng chống cháy nổ.
– Phải có quyết định phê duyệt mẫu của phương tiện đo
– ALG được đặt trong chế độ vận hành bình thường trong suốt quá trình kiểm định.
– Nhiệt độ môi trường và nhiệt độ, áp suất của chất lỏng phải phù hợp với phạm vi nhiệt độ, áp suất làm việc của ALG theo yêu cầu của nhà sản xuất.
Quá trình chuẩn bị trước khi tiến hành kiểm định máy đo mức xăng dầu tự động
Để quá trình kiểm định diễn ra một cách hiệu quả, cần phải thực hiện các công việc chuẩn bị dưới đây:
– ALG phải được vận hành và lắp đặt theo đúng hướng dẫn lắp đặt của nhà sản xuất.
– ALG phải được duy trì vận hành liên tục ít nhất 30 phút trước khi tiến hành kiểm định. Với mức chất lỏng không thay đổi quá 2 mm trong khoảng thời gian 30 phút
Tiến hành thực hiện kiểm định máy đo mức xăng dầu tự động
Kiểm tra bên ngoài
Để có thể kiểm tra các thiết bị hiệu chuẩn bằng mắt thường, bạn sẽ cần phải chú ý kỹ các thông tin sau:
Kiểm tra tính nguyên vẹn
– ALG phải đảm bảo nguyên vẹn, không có các vết nứt bộ phận chỉ thị và vỏ. Bộ phận chỉ thị phải đảm bảo đọc được rõ ràng và chính xác.
– ALG phải có cơ cấu niêm phong hoặc kẹp chì các bộ phận có thể tác động đến sai số và đặc tính kỹ thuật đo lường.
Kiểm tra nhãn mác hoặc hồ sơ kỹ thuật
– ALG phải có nhãn mác hoặc hồ sơ kỹ thuật ghi các nội dung sau:
+ Hãng sản xuất
+ Tên ALG
+ Kiểu chế tạo
+ Nơi và năm chế tạo/sản xuất
+ Phạm vi nhiệt độ làm việc
+ Ký hiệu phê duyệt mẫu (nếu có).
+ Phạm vi đo
+ Sai số
+ Số chế tạo
Kiểm tra kỹ thuật
Đối với quá trình kiểm tra kỹ thuật sẽ phải tiến hành theo các yêu cầu dưới đây:
Kiểm tra cơ cấu chỉ thị
Bằng mắt thường kiểm tra cơ cấu chỉ thị của ALG nhằm đảm bảo các yêu cầu sau đây:
– Các số chỉ thị phải rõ ràng và dễ quan sát. Việc chỉ thị phải đảm bảo liên tục trong suốt thời gian của phép đo.
– Đơn vị của chỉ thị giá trị mức chất lỏng là mm; cm hoặc m. Ký hiệu hay tên của đơn vị phải được xuất hiện rõ ràng ngay cạnh số chỉ thị.
– Giá trị độ chia của số chỉ phải nhỏ hơn hoặc bằng 1 mm.
Kiểm tra khả năng hoạt động
– Bộ phận chỉ thị của ALG cần hiển thị giá trị chiều cao chứa các giá trị đo khác như khoảng trống, nhiệt độ chất lỏng có thể hiển thị cùng với chiều cao chứa. Mặt khác bộ phận chỉ thị của ALG cần phải chỉ thị một cách liên tục. Hoặc tùy theo yêu cầu chiều cao tức thời của mức chất lỏng tới điểm mốc ở các điều kiện ổn định.
Kiểm tra đo lường
Máy đo mức xăng dầu tự động được kiểm tra đo lường dựa vào phương pháp, nội dung và các yêu cầu sau đây:
Xác định điểm kiểm định của ALG
– Sai số tuyệt đối của ALG được xác định ít nhất tại 5 điểm đo của ALG gồm: (10 ÷ 20) %; (25 ÷ 35) %; (45 ÷ 55) %; (65 ÷ 75) % và (80 ÷ 90) % chiều cao chứa giới hạn của bể chứa đối với kiểm định ban đầu.
– Sai số tuyệt đối của ALG được xác định ít nhất tại 3 điểm đo của ALG gồm: (20 ÷ 30) %; (45 ÷ 55) % và (70 ÷ 80) % chiều cao chứa giới hạn của bể chứa đối với kiểm định định kỳ và kiểm định sau sửa chữa.
Xác định sai số của ALG
Việc xác định sai số được tiến hành bằng phương pháp so sánh số chỉ chiều cao chứa chất lỏng trên thước cuộn chuẩn và số chỉ chiều cao chứa chất lỏng trên ALG . Trình tự thực hiện các bước xác định sai số đối với một điểm đo như sau:
– Thiết bị kiểm định:
Thước cuộn chuẩn
+ Phạm vi đo phù hợp với ALG cần kiểm định.
+ Sai số của thước cuộn chuẩn (hoặc độ không đảm bảo đo) không vượt quá 1/3 mpe của ALG cần kiểm định.
Nhiệt kế
+ Phạm vi đo: (0 ÷ 100) °C
+ Giá trị độ chia nhỏ nhất: 0,1 °C
– Trình tự tiến hành:
Bước 1. Điều chỉnh mức chất lỏng chứa trong bể chứa ứng với điểm kiểm định. Đóng chặt các van chặn vào ra của bể sao cho mức chất lỏng không thay đổi quá 2 mm trong 30 phút. Đồng thời duy trì ALG ở trạng thái hoạt động bình thường.
Bước 2. Đọc và ghi số chỉ của mức chất lỏng chỉ thị trên ALG vào biên bản
Bước 3. Xác định chiều cao mức chất lỏng bằng thước cuộn chuẩn và ghi vào biên bản
Xử lý kết quả
– Phương tiện đo mức xăng dầu tự động sau khi kiểm định. Nếu đạt các yêu cầu quy định theo quy trình kiểm định này được cấp chứng chỉ kiểm định. Bao gồm: tem kiểm định, dấu kiểm định, giấy chứng nhận kiểm định … theo quy định.
– Phương tiện đo mức xăng dầu tự động sau khi kiểm định. Nếu không đạt một trong các yêu cầu quy định của quy trình kiểm định này thì không cấp chứng chỉ kiểm định mới. Đồng thời xóa dấu kiểm định cũ (nếu có).
– Chu kỳ kiểm định của phương tiện đo mức xăng dầu tự động: 12 tháng
Lời kết
Máy đo mức xăng dầu từng động là thiết bị dùng để đo mức chất lỏng như xăng dầu, dầu mỏ, sản phẩm lỏng từ dầu mỏ và các loại chất lỏng có tính chất thủy tĩnh tương đương.Công ty cổ phần ISOCAL là doanh nghiệp có uy tín trong lĩnh vực hiệu chuẩn và kiểm định thiết bị. Nếu quý khách có nhu cầu thực hiện dịch vụ, hãy liên hệ ngay với chúng tôi để được tư vấn thêm.
