Máy đo điện trở tiếp đất là một phương tiện đo lường điện – điện tử. Nó là công cụ dùng để kiểm tra độ an toàn điện và xác định điện trở tiếp đất. Máy đo điện trở tiếp đất có quy trình kiểm định ra sao? Hãy cùng ISOCAL tìm hiểu về quy trình này trong bài viết dưới đây.
Quy trình kiểm định
Giải thích thuật ngữ

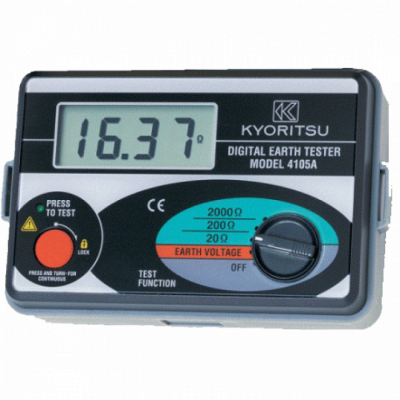

- Máy đo điện trở tiếp đất là thiết bị kiểm tra mức an toàn điện và xác định giá trị điện trở tiếp đất thông qua phương pháp von-ampe. Máy còn được gọi là tê-rô-mét.
- Sai số cho phép là hạn mức sai số của phương tiện đo. Xác định dựa trên cấp độ chính xác được công bố công bố trong tài liệu kỹ thuật kèm theo.
- Sai số cơ bản là sai số của máy đo điện trở tiếp đất cần được kiểm định. Tỉ số này được xác định dựa trên phương pháp kiểm định mà nhà sản xuất quy định.
- IUT là máy đo điện trở tiếp đất cần kiểm định.
Các phép kiểm định
- Kiểm tra bên ngoài
- Kiểm tra kỹ thuật
- Kiểm tra đo lường
Phương tiện kiểm định
- Hộp điện trở chuẩn
- Nhiệt kế
- Ẩm kế
- Vôn mét một chiều
- Vôn mét xoay chiều
- Miliampe mét xoay chiều
- Héc mét
- Nguồn xoay chiều ổn định
- Điện trở phụ hoặc hộp điện trở phụ
Chuẩn bị kiểm định
- Lựa chọn chuẩn và các phương tiện phụ trợ thích hợp.
- Đảm bảo rằng chuẩn đo lường và phương tiện đo phụ trợ đều trong trạng thái hoạt động bình thường và đã được hiệu chuẩn.
- IUT và các hộp điện trở chuẩn phải được đặt trong môi trường kiểm định trước khi tiến hành kiểm định tối thiểu 60 phút.
- Bên ngoài và các cực đo của IUT phải được vệ sinh sạch sẽ.
Tiến hành kiểm định
Kiểm tra bên ngoài
- Nhãn của IUT phải ghi rõ mã hiệu, ký hiệu và các thông số kỹ thuật của máy. Ngoài ra còn phải ghi rõ nơi chế tạo và nhà sản xuất.
- Quan sát bằng mắt thường không phát hiện ra hư hỏng cơ học, phóng điện và ăn mòn.
- Các cực nối của IUT còn nguyên vẹn, chắc chắn và không bị nứt vỡ. Các công tắc của máy phải hoạt động tốt.
- Khi nghiêng hoặc lật IUT không phát hiện ra tiếng kêu.
Kiểm tra kỹ thuật
- Đảm bảo nguồn cung điện cho IUT theo đúng yêu cầu được quy định trong tài liệu kỹ thuật. Các bộ phận như mạch bảo vệ và cầu chì của nguồn phải trong tình trạng hoạt động tốt. Điện áp trên các đầu cực không được lệch quá 10 % trị số điện áp danh.
- Các bộ phận như cầu chì và mạch bảo vệ của nguồn cấp phải còn hoạt động tốt.
- Sử dụng vôn mét để kiểm tra nguồn cung cấp. Giá trị điện áp thu được phải phù hợp với quy định trong tài liệu kỹ thuật do nhà sản xuất cung cấp..
- Đối với các nguồn phát bên trong cực đo, nối IUT với héc méc. Cho máy hoạt động và đảm bảo giá trị tần số đo được không lớn hơn 10 % tần số danh định.
- Đối với IUT có dòng điện phát danh định, nối miliampe mét xoay chiều với máy. Cho IUT hoạt động và đảm bảo giá trị dòng đo được không lớn hơn 20 % dòng điện danh định.
- Thực hiện đo giá trị điện trở, điều chỉnh IUT sao cho kim chỉ đúng điểm “0” nếu phát hiện kim chỉ lệch khỏi giá trị này.
- Khi điều chỉnh giá trị hộp điện thì kim chỉ phải hoạt động trơn tru.
Kiểm tra đo lường
- Sai số cơ bản của IUT được xác định bằng phương pháp đo trực tiếp giá trị điện trở chuẩn.
- Đối với IUT analog, các điểm kiểm định được xác định là những điểm có vạch số của thang đo.
- Đối với IUT kiểu hiện số, các điểm kiểm định sẽ được quy định trong tài liệu kỹ thuật của nhà sản xuất. Các giá trị này thường sẽ nằm ở đầu thang, giữa thang và cuối thang đo.
- Thay đổi giá trị của hộp điện trở chuẩn theo chiều tăng và giảm của số chỉ để xác định sai số cơ bản tuyệt đối
- Xác định sai số cơ bản ở mức điện áp bất kỳ của IUT. Hoặc tất cả các điểm cần kiểm định của thang đo.
- Kết quả xác định sai số nằm ở hai điểm MAX và MIN nếu sai số cùng dấu.
- Sai số cơ bản của IUT được xác định nếu không lớn hơn sai số cho phép của IUT thì IUT đó đạt chỉ tiêu về sai số.
Xử lý chung
- Máy đo điện trở tiếp đất nếu đạt các yêu cầu do quy trình kiểm định dặt ra sẽ được cấp chứng chỉ kiểm định có hiệu lực 1 năm.
- Nếu sau khi kiểm định mà máy không đạt yêu cầu quy định thì không được cấp chứng chỉ kiểm định mới và bị xóa dấu kiểm định cũ.
Lời kết
