Máy đo điện trở cách điện là một phương tiện đo lường điện – điện tử. Nó là công cụ dùng để kiểm tra độ an toàn điện và xác định điện trở cách điện của các thiết bị. Máy đo điện trở cách điện có quy trình kiểm định ra sao? Hãy cùng ISOCAL tìm hiểu trong bài viết dưới đây.
Giải thích thuật ngữ

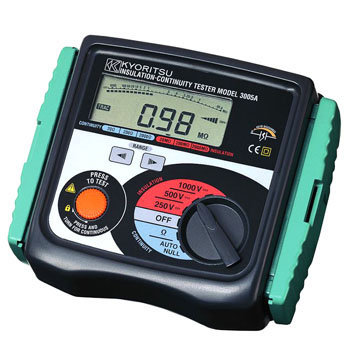

- Máy đo điện trở cách điện: là dụng cụ kiểm tra an toàn điện, xác định giá trị điện trở cách điện của các thiết bị điện theo một hay nhiều mức điện áp nhất định, thường được gọi là mê gôm mét.
- Sai số cho phép là hạn mức sai số của phương tiện đo. Xác định dựa trên cấp độ chính xác được công bố công bố trong tài liệu kỹ thuật kèm theo.
- Sai số cơ bản là sai số của máy đo điện trở cách điện cần được kiểm định. Tỉ số này được xác định dựa trên phương pháp kiểm định mà nhà sản xuất quy định.
- IUT là máy đo điện trở cách điện cần kiểm định.
Các phép kiểm định
- Kiểm tra bên ngoài
- Kiểm tra kỹ thuật
- Kiểm tra đo lường
Phương tiện kiểm định
- Hộp điện trở chuẩn
- Nhiệt kế
- Ẩm kế
- Vôn mét một chiều
Điều kiện kiểm định
- Nhiệt độ của môi trường kiểm định phải luôn ở mức (23 ± 3) độ C.
- Độ ẩm không khí không lớn hơn 60%RH.
Chuẩn bị kiểm định
- Lựa chọn chuẩn và các phương tiện phụ trợ thích hợp.
- Đảm bảo rằng chuẩn đo lường và phương tiện đo phụ trợ đều trong trạng thái hoạt động bình thường và đã được hiệu chuẩn.
- IUT và các hộp điện trở chuẩn phải được đặt trong môi trường kiểm định trước khi tiến hành kiểm định tối thiểu 60 phút.
- Các cực nối đất của IUT và hộp điện trở chuẩn phải được nối đất và nối với cực điện chắn.
- Bên ngoài và các cực đo của IUT phải được vệ sinh sạch sẽ.

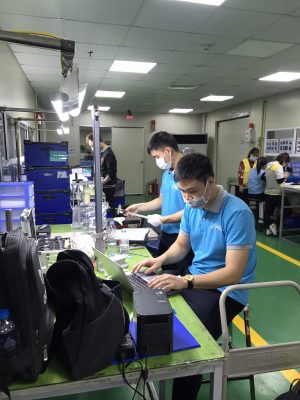

Tiến hành kiểm định
Kiểm tra bên ngoài
- Nhãn của IUT phải ghi rõ mã hiệu, ký hiệu và các thông số kỹ thuật của máy. Ngoài ra còn phải ghi rõ nơi chế tạo và nhà sản xuất.
- Quan sát bằng mắt thường không phát hiện ra hư hỏng cơ học, phóng điện và ăn mòn.
- Các cực nối của IUT còn nguyên vẹn, chắc chắn và không bị nứt vỡ. Các công tắc của máy phải hoạt động tốt.
- Khi nghiêng hoặc lật IUT không phát hiện ra tiếng kêu.
Kiểm tra kỹ thuật
- Đảm bảo nguồn cung điện cho IUT theo đúng yêu cầu được quy định trong tài liệu kỹ thuật.
- Các bộ phận như mạch bảo vệ và cầu chì của nguồn phải trong tình trạng hoạt động tốt.
- Điện áp trên các đầu cực không được lệch quá 10 % trị số điện áp danh định của IUT.
- Chỉnh điểm IUT về “0” bằng vít xoay và cho IUT chạy theo hướng dẫn sử dụng.
- Điều chỉnh giá trị của hộp điện trở chuẩn về vị trí “0” và tiến hành đo.
- Nếu nhận thấy kim bị lệch khỏi điểm “0” thì cần điều chỉnh lại IUT cho kim chỉ đúng điểm “0”
Kiểm tra đo lường
- Sai số cơ bản của IUT được xác định bằng phương pháp đo trực tiếp giá trị điện trở chuẩn.
- Đối với IUT analog, các điểm kiểm định được xác định là những điểm có vạch số của thang đo.
- Đối với IUT kiểu hiện số, các điểm kiểm định sẽ được quy định trong tài liệu kỹ thuật của nhà sản xuất. Các giá trị này thường sẽ nằm ở đầu thang, giữa thang và cuối thang đo.
- Xác định sai số cơ bản ở mức điện áp bất kỳ của IUT. Hoặc tất cả các điểm cần kiểm định của thang đo.
- Kết quả xác định sai số nằm ở hai điểm MAX và MIN nếu sai số cùng dấu.
- Sai số cơ bản của IUT được xác định nếu không lớn hơn sai số cho phép của IUT thì IUT đó đạt chỉ tiêu về sai số.
Xử lý chung
- Máy đo điện trở cách điện nếu đạt các yêu cầu do quy trình kiểm định dặt ra sẽ được cấp chứng chỉ kiểm định có hiệu lực 1 năm.
- Nếu sau khi kiểm định mà máy không đạt yêu cầu quy định thì không được cấp chứng chỉ kiểm định mới và bị xóa dấu kiểm định cũ.
Lời kết
Trung tâm hiệu chuẩn ISOCAL tự hào là cơ sở hiệu chuẩn máy móc, thiết bị chất lượng cao. Với đội ngũ kỹ thuật viên và chuyên viên chuyên nghiệp và giàu kinh nghiệm. Chúng tôi sẽ luôn nỗ lực để làm hài lòng quý khách hàng. Nếu quý khách có nhu cầu sử dụng dịch vụ của hãy liên hệ ngay với ISOCAL để được tư vấn.
