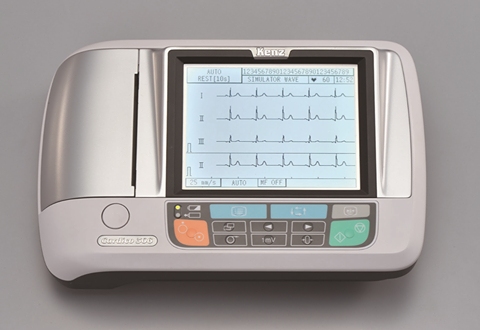

Máy đo điện tim là Thiết bị đo và ghi lại hoạt động điện học của tim. Qua các điện cực tiếp nhận ngoài da, xung điện phát ra từ tế bào cơ tim được ghi lại dưới dạng đồ thị. Vậy quy trình kiểm định máy đo điện tim được thực hiện như thế nào? Hãy tìm hiểu với ISOCAL trong bài viết dưới đây.
Quy trình kiểm định máy đo điện tim

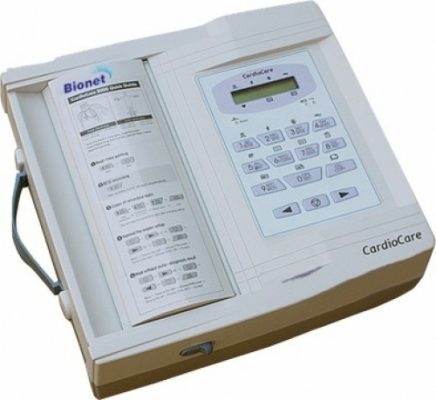

Quy trình kiểm định này áp dụng cho máy đo điện tim một kênh và nhiều kênh. Phạm vi tần số từ 0.05Hz – 200Hz. Mức sai số lớn nhất cho phép là ±5 %
Giải thích thuật ngữ
- Trở kháng điện cực da là bộ phận giả định những đặc tính điện của mặt phân cách giữa điện cực và da.
- Độ nhạy được xác định thông qua tỷ lệ của biên độ tín hiệu ra với tín hiệu vào.
Các phép kiểm định
Các phép kiểm định được thực hiện trong quy trình máy đo điện tim này bao gồm:
- Kiểm tra bên ngoài
- Kiểm tra kỹ thuật
- Kiểm tra đo lường
Phương tiện kiểm định
- Máy phát tín hiệu sóng hình sin (G1)
- Máy phát tín hiệu sóng hình vuông (G2)
- Vôn kế xoay chiều (V)
- Nguồn điện 1 chiều, U1
- Bộ phân áp, D1
- Trở kháng điện
- Thước thẳng
- Máy đo điện tim chuẩn
- Các tụ điện, C2C4 và CT
- Các điện trở, R4R8
- Kính lúp
Điều kiện kiểm định
Môi trường kiểm định cần đáp ứng đủ những yêu cầu sau
- Nhiệt độ cua rmooi trường kiểm định máy luôn trong mức (23 ± 5) độ C
- Áp suất khí quyển trong phòng kiểm định là (100 ± 4) kPa;
- Độ ẩm tương đối của không khí không được vượt mức 80%RH
- Điện áp nguồn cấp điện là 220V.
- Tần số của nguồn điện trong mức 50 Hz.
Tiến hành kiểm định máy đo điện tim
Kiểm tra bên ngoài
- Máy đo điện tim có kèm theo các thiết bị phụ liệt kê trong tài liệu kỹ thuật.
- Thân máy không xuất hiện hư hỏng do cơ học và ăn mòn.
- Dấu kiểm định trước đó không bị trầy xước hay bị rạch..
- Cáp dẫn đến bệnh nhân phải được mã hóa màu
- Máy có kèm theo nhãn mác thể hiện rõ nhà sản xuất, số hiệu và thông số kỹ thuật.
Kiểm tra kỹ thuật
- Thao tác cho máy hoạt động theo hướng dẫn trong tài liệu kỹ thuật. Máy phải hoạt động bình thường và không xảy ra hiện tượng chạm chập.
- Màn hình hiển thị chỉ thị rõ ràng, sắc nét.
- Các nút bấm điều chỉnh tốc độ ghi, độ nhạy hoạt động trơn tru.
Kiểm tra đo lường
- Kiểm tra sai số tương đối khi đo của điện áp
- Kiểm tra sai số tương đối của độ nhạy
- Kiểm tra sai số tương đối khi đo thời gian
- Kiểm tra sai số tương đối của tốc độ ghi tín hiệu
- Kiểm tra sai số tương đối của bộ tín hiệu trên máy đo chuẩn
- Kiểm tra độ ghi quá mức
- Kiểm tra hằng số thời gian
- Kiểm tra trở kháng vào
- Kiểm tra sai số của điện áp
- Kiểm tra độ rộng đường nền.
- Kiểm tra độ trôi của đường nền
- Kiểm tra độ ồn trong
- Kiểm tra hệ số xuyên âm
- Kiểm tra dòng điện qua bệnh nhân
Xử lý chung
- Máy đo điện tim sau khi kiểm định nếu tất cả các yêu cầu của quy trình kiểm định thì được cấp chứng chỉ kiểm định
- Tem niêm phong phải dán tại các vị trí tiếp giáp giữa hai nắp vỏ máy.
- Nếu máy đo không đạt yêu cầu của quy trình thì không được cấp chứng chỉ kiểm định. Dấu kiểm định cũ cũng bị xóa.
- Chu kỳ kiểm định của máy đo điện tim là 2 năm.
Lời kết
Để máy đo điện tim hoạt động chính xác và có tuổi thọ cao thì việc kiểm định là vô cùng cần thiết. ISOCAL là trung tâm hiệu chuẩn chuẩn ISO có kinh nghiệm hoạt động trong lĩnh vực hiệu chuẩn. Với đội ngũ kỹ thuật viên giàu kinh nghiệm và trang thiết bị hiện đại, chúng tôi sẽ cố gắng hết mình để khiến quý khách hàng hài lòng. Hãy liên hệ với chúng tôi nếu có bất kỳ thắc mắc nào để nhận được tư vấn chi tiết hơn về dịch vụ.
