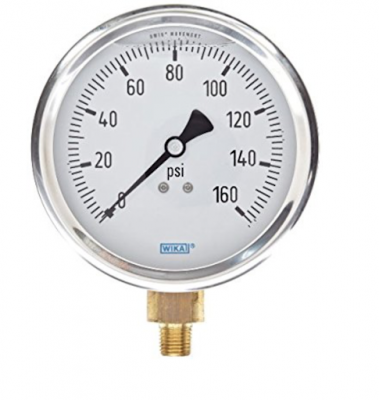

Đồng hồ đo khí công nghiệp là một thiết bị đo đại lượng chất lỏng. Thiết bị này được dùng để đo lường, hiển thị và lưu trữ khí chảy qua cảm biến lưu lượng. Vậy quy trình kiểm định đồng hồ đo khí công nghiệp được thực hiện ra sao? Hãy để ISOCAL giúp bạn đọc tìm hiểu trong bài viết dưới đây.
Quy trình kiểm định
Quy trình này áp dụng cho những đồng hồ đo khí công nghiệp có cấp chính xác lên đến 0,5.
Giải thích thuật ngữ
- Đồng hồ đo khí công nghiệp là một phương tiện dùng trong đo lường, hiển thị và lưu trữ giá trị lượng khí đi qua cảm biến lưu lượng.
- Sai số trung bình có trọng số là sai số bao gồm những sai số xảy ra tại các điểm đo khác nhau.
Các phép kiểm định
- Kiểm tra bên ngoài
- Kiểm tra kỹ thuật
- Kiểm tra đo lường
Phương tiện kiểm định
- Chuẩn lưu lượng khí
- Lưu lượng kế
- Thiết bị đo chênh áp
- Thiết bị đo nhiệt
- Thiết bị đo áp suất
- Thiết bị đo thời gian
- Đồ gá
- Giá đỡ
- Nguồn khí
Điều kiện kiểm định
- Môi trường kiểm định phải sạch sẽ và khô thoáng. Không có các chất ăn mòn hóa học hay có các nguồn làm biến đổi nhiệt độ.
- Nhiệt độ của chất khí dùng trong kiểm định chênh lệch quá 2 °C.
- Nhiệt độ của môi trường kiểm định không chênh lệch quá 5 °C.
- Áp suất môi trường kiểm định luôn giữ ở mức (86 106) kPa.
- Độ ẩm tương đối của môi trường không vượt quá 93 %.
- Đảm bảo các đầu nối và ống dẫn khí trong hệ thống kiểm định không bị hở.
- Sử dụng hệ thống van điều áp để duy trì áp suất cố định.
- Bật nguồn sấy các thiết bị điện tử theo tài liệu kỹ thuật mà nhà sản xuất đưa ra.
- Lưu chất kiểm định phải là không khí khô, độ ẩm nhỏ hơn 40 %. Lưu chất kiểm định phải được làm sạch sau đó tách ẩm bằng máy chuyên dùng.
Chuẩn bị kiểm định
- Lắp đồng hồ đo khí công nghiệp vào hệ thống kiểm định theo hướng dẫn của tài liệu kỹ thuật.
- Dùng hệ thống van điều áp để chỉnh áp suất của hệ thống sao cho phù hợp với áp suất làm việc của đồng hồ.
- Sử dụng hệ thống van để điều chỉnh lưu lượng đến điểm lưu lượng cần kiểm định.
Tiến hành kiểm định
Kiểm tra bên ngoài
- Đồng hồ đo khí công nghiệp cần đảm bảo nguyên vẹn, không có dấu vết bị nứt vỡ.
- Có đầy đủ thông tin về số serial, nhà sản xuất.
- Các quy định về lưu lượng lớn nhất và nhỏ nhất, lưu lượng chuyển tiếp. Số phê duyệt mẫu cũng phải có đủ.
Kiểm tra kỹ thuật
- Kiểm tra cơ cấu chỉ thị và đảm bảo rằng các số chỉ thị dễ dàng quan sát. Việc chỉ thị diễn ra trong suốt thời gian phép đo.
- Kiểm tra cơ cấu xóa số: Tiến hành động tác xóa số và quan sát cơ cấu chỉ thị. Đối với bộ chỉ thị cơ khí thì độ lệch của giá trị “0” không vượt quá 1/5 khoảng chia độ thử nghiệm. Đối với bộ chỉ thị điện tử, toàn bộ các số chỉ thể tích tức thời phải thể hiện giá trị “0”.
- Kiểm tra cơ cấu hiệu chỉnh bằng một lệnh đơn giản. Sao cho đồng hồ đo khí công nghiệp có thể thay đổi tỉ số chênh lệch giữa lượng khí chảy qua và lượng khí được hiển thị trên đồng hồ.
- Kiểm tra độ kín của hệ thống bằng cách kiểm tra áp suất khí trong đồng hồ. Ngoài ra, có thể kiểm tra thông qua lưu lượng rò rỉ chất khí.
- Kiểm tra bổ sung cho đồng hồ đo khí điện tử, đảm bảo niêm phong, kẹp chì những vị trí quan trọng. Bao gồm: bộ phận tạo xung, đường truyền tín hiệu, CPU, IC, các bo mạch chủ…
Kiểm tra đo lường
- Xác định lưu lượng kiểm định lớn nhất, lưu lượng chuyển tiếp và lưu lượng kiểm định nhỏ nhất.
- Kiểm tra sai số được tiến hành thông qua so sánh số chỉ thể tích khí trên đồng hồ và số chỉ thể tích khí trên chuẩn kiểm định.
- Xác định thứ tự các điểm lưu lượng và thể tích cần kiểm định. Đảm bảo không nhỏ hơn 400 lần giá trị nhỏ nhất của đồng hồ đo khí công nghiệp.
- Khởi động hệ thống kiểm định và đưa lưu lượng về điểm cần kiểm định bằng van chỉnh. Sau đó đóng van chặn phía sau của đồng hồ đo khí công nghiệp.
- Mở van chặn để chất khí chảy qua đồng hồ và thiết bị chuẩn. Quan sát tới khi đủ thể tích định trước thì đóng van chặn.
- Điều chỉnh lưu lượng của hệ thống đến điểm lưu lượng cần kiểm định kế tiếp. Lặp lại các bước trên.
- Xác định sai số đo của đồng hồ đo khí.
- Xác định độ lặp lại của đồng hồ thông qua độ sai lệch lớn nhất của ba phép đo tại mỗi điểm. Nếu giá trị chênh lệch này nhỏ hơn hơn 1/3 sai số cho phép thì đạt độ lặp yêu cầu.
Xử lý chung
- Đồng hồ đo khí công nghiệp sau khi kiểm định sẽ được cấp chứng chỉ kiểm định theo quy định nếu đạt các yêu cầu mà quy trình đề ra.
- Nếu không đạt các yêu cầu của quy trình kiểm định sẽ không được cấp chứng chỉ kiểm định mới và bị xóa dấu kiểm định cũ.
- Chu kỳ kiểm định của đồng hồ đo khí công nghiệp là 3 năm.
Lời kết
Để đồng hồ đo khí công nghiệp luôn hoạt động chính xác và có tuổi thọ cao thì việc kiểm định là vô cùng cần thiết. ISOCAL là trung tâm hiệu chuẩn chất lượng cao có kinh nghiệm trong lĩnh vực hiệu chuẩn. Với đội ngũ kỹ thuật viên giàu kinh nghiệm, chúng tôi sẽ cố gắng hết mình để khiến quý khách hàng hài lòng. Hãy liên hệ ngay với chúng tôi để nhận được tư vấn chi tiết hơn về dịch vụ.
