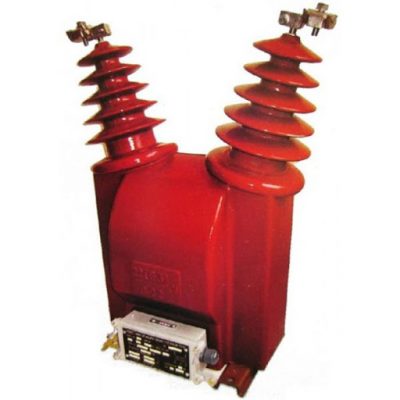

Máy biến áp đo lường dùng để biến đổi chiều của dòng điện với mục đích làm tăng hoặc giảm điệp áp trong dây dẫn. Thiết bị này giúp ổn định mạng lưới điện trong sinh hoạt và sản xuất. Vậy biến áp đo lường hạ áp và trung áp kiểu cảm ứng có quy trình kiểm định như thế nào? Hãy để ISOCAL giúp bạn tìm hiểu trong bài viết dưới đây.
Quy trình kiểm định
Quy trình này áp dụng cho biến dòng đo lường hạ áp và trung áp kiểu cảm ứng. Có điện áp lên đến 52kV, tần số làm việc danh định là 50Hz và cáp chính xác 0.1.
Giải thích thuật ngữ
- Sai số cho phép là mức sai số giới hạn của phương tiện đo. Được xác định từ độ chính xác được nhà sản xuất công bố trong đặc trưng kỹ thuật.
- Sai số cơ bản của biến áp đo lường là sai số sử dụng phương pháp so sánh vi sai để xác định.
- Biến áp đo lường hay còn được viết tắt là VT.
- Biến áp đo lường cần được kiểm định viết tắt là IUT.
- Biến áp đo lường dùng làm chuẩn viết tắt là STD.
- Điện áp sơ cấp danh định là U1n.
- Điện áp thứ cấp danh định là U2n.
- IUT không nối đất là biến áp đo lường có cuộn dây sơ cấp cách ly hoàn toàn với mặt đất.
- IUT nối đất là biến áp đo lường một pha có một đầu cuộn dây sơ cấp nối đất trực tiếp.
Các phép kiểm định
- Kiểm tra bên ngoài
- Kiểm tra kỹ thuật
- Kiểm tra đo lường
Phương tiện kiểm định
Các phương tiện dùng trong kiểm định bao gồm
- Biến áp đo lường chuẩn SDT
- Cầu so xoay chiều vi sai VT
- Hộp tải áp
- Nguồn tạo điện áp
- Phương tiện kiểm tra điện trở cách điện megomet
- Thiết bị kiểm tra độ bền cách điện
- Bộ dây đo thứ cấp chuyên dụng.
- Các dây nối cao áp.
- Sào tiếp địa di động.
Điều kiện kiểm định
Môi trường kiểm định biến dòng cần đảm bảo các yếu tố như sau:
- Nhiệt độ của phòng thí nghiệm dao động trong mức (23 ± 5)°C
- Nhiệt độ nơi lắp đặt IUT là: (18 ± 28)°C.
- Độ ẩm không khí tương đối không vượt quá 80 %RH.
Chuẩn bị kiểm định
- Vệ sinh sạch sẽ mặt ngoài của các đầu sứ và bề mặt cách điện của IUT.
- Lựa chọn phương tiện đo, STD và phương tiện phụ phù hợp. Phải đảm bảo rằng tất cả đều đã được hiệu chuẩn và dấu hiệu chuẩn vẫn còn hiệu lực.
- IUT, STD và các phương tiện đo phải được đặt ổn định trong môi trường kiểm định. Thời gian tối thiểu là 2 giờ trước khi tiến hành kiểm định.
- Đảm bảo các điều kiện về môi trường và các yếu tố đảm bảo an toàn trước khi kiểm định.
Tiến hành kiểm định
Kiểm tra bên ngoài
- IUT phải có nhãn mác thể hiện các thông tin như: kiểu dáng, số hiệu, mã hiệu, thông số kỹ thuật, nơi chế tạo và hãng sản xuất.
- Kiểm tra và đảm bảo rằng bộ phận niêm phong và hộp đấu dây thứ cấp còn nguyên vẹn.
- Phần thân vỏ của IUT còn nguyên vẹn, không bị xây xước hoặc rạn nứt.
Kiểm tra kỹ thuật
- Kiểm tra điện trở cách điện giữa các phần mang điện với các bộ phận kim loại trên vỏ của biến áp. Ngoài ra, cần kiểm tra với các phần mang điện khác của IUT. Các cách điện trên phải còn hoạt động tốt và không gây ra chạm chập.
- Kiểm tra độ bền cách điện bằng các cuộn dây sơ cấp và thứ cấp và điện áp xoay chiều tần số công nghiệp.
- Kiểm tra độ bền cách điện cuộn dây sơ cấp đối với VT không nối đất. Mức điện áp thử nghiệm là 1.2 U1n và duy trì điện áp trong vòng 1 phút. IUT không xảy ra hiện tượng phóng điện hoặc đoản mạch trong thời gian thử nghiệm.
- Kiểm tra độ bền cách điện cuộn dây sơ cấp đối với VT nối đất: Mức điện áp thử nghiệm là 3kV và duy trì điện áp trong vòng 1 phút. IUT không xảy ra hiện tượng phóng điện hoặc đoản mạch trong thời gian thử nghiệm.
- Kiểm tra độ bền cách điện của các cuộn dây thứ cấp phải được thực hiện đối với từng cuộn dây thứ cấp. Mức điện áp thử nghiệm là 3kV và duy trì điện áp trong vòng 1 phút. IUT không xảy ra hiện tượng phóng điện hoặc đoản mạch trong thời gian thử nghiệm.
Kiểm tra đo lường
- Lắp đặt mạch theo sơ đồ ở hình 1.
- So sánh IUT và STD bằng cầu so xoay chiều kiểu vi sai tại các điểm được quy định.
- So sánh trực tiếp cực tính của IUT với cực tính của STD. Sử dụng cơ cấu chỉ thị trên cầu so thông qua điều chỉnh tăng dần nguồn điện áp. Giá trị dao động từ 0 đến 10 % giá trị điện áp danh định.
- Xác định sai số cơ bản của IUT bằng phương pháp tăng dần điện áp sơ cấp lên các mức tương đương các điểm kiểm định.
- Đối với IUT có nhiều tỷ số biến đổi, từng tỷ số biến riêng biệt phải được xác định sai số..
Xử lý chung
- Biến áp đo lường hạ áp và trung áp kiểu cảm ứng nếu đạt các yêu cầu do quy trình kiểm định đặt ra sẽ được cấp chứng chỉ kiểm định theo quy định.
- Nếu máy không đạt yêu cầu của quy trình thì sẽ không được cấp chứng chỉ kiểm định mới và bị xóa dấu kiểm định cũ.
- Biến áp đo lường hạ áp và trung áp kiểu cảm ứng có chu kỳ kiểm định là 60 tháng.
Lời kết
Như vậy, việc kiểm định máy biến áp là một việc vô cùng quan trọng, nó sẽ quyết định trạng thái hoạt động của máy. Để kiểm định máy biến dòng, quý khách vui lòng tìm đến những cơ sở hiệu chuẩn có kinh nghiệm và uy tín tốt. Trung tâm hiệu chuẩn ISOCAL tự hào là cơ sở hiệu chuẩn máy móc, thiết bị chất lượng cao. Nếu quý khách có nhu cầu sử dụng dịch vụ của hãy liên hệ ngay với ISOCAL để được tư vấn.
