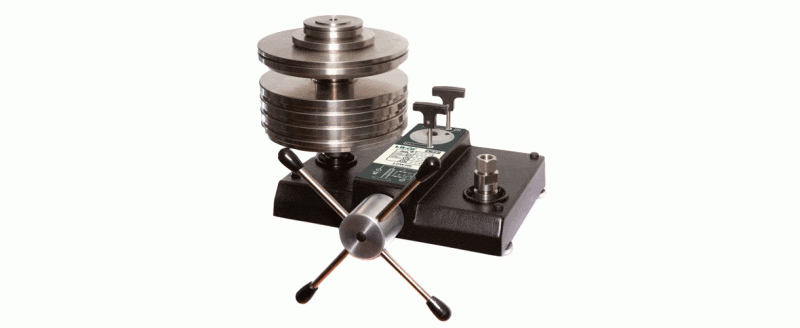

Áp kế pít tông chuẩn là thiết bị được sử dụng làm chuẩn kiểm định huyết áp kế. Vậy quy trình kiểm định áp kế pít tông chuẩn được tiến hành như thế nào? Hãy cùng ISOCAL tìm hiểu cùng bạn trong bài viết dưới đây nhé.
Quy trình kiểm định
Quy trình này áp dụng cho các áp kế pít tông chuẩn dùng để kiểm định huyết áp kế. Phạm vi đo nằm trong khoảng (6,67 ÷ 40) kPa hoặc ( 50 ÷ 300) mmHg.
Các phép kiểm định
- Kiểm tra bên ngoài
- Kiểm tra kỹ thuật
- Kiểm tra đo lường
Phương tiện kiểm định
- Chuẩn đo lường
- Cân
- Áp kế pít tông khí
- Nhiệt kế
- Ẩm kế
- Thước đo
- Đồng hồ bấm giây
- Nivo khung
- Baromet
- Thiết bị đọc vị trí pít tông
- Van thể tích
- Cút chữ T
- Ống dẫn
- Nút cao su
- Hệ thống tạo áp
Điều kiện kiểm định
Môi trường kiểm định áp kế pít tông chuẩn cần đảm bảo những yêu cầu như sau
- Môi trường truyền áp suất phải là khí ni tơ hoặc khí nén.
- Nhiệt độ môi trường kiểm định phải dao động trong khoảng (23 ± 2) độ C.
- Độ ẩm không khí tương đối không được lớn hơn 80%.
Chuẩn bị kiểm định
- Áp kế chuẩn cần kiểm định và chuẩn cần được đặt ổn định trong môi trường kiểm định tối thiểu 6 tiếng..
- Hệ thống tạo áp suất và áp kế chuẩn phải được kiểm tra độ kín.
- Chuẩn bị sẵn các ống cao su và cút nối chữ T trước khi thực hiện kiểm định..
- Làm sạch dầu, bụi bẩn bám trên trên áp kế pít tông cần kiểm định.
- Làm sạch pít tông, đĩa cân gốc và các quả cân bằng khăn mềm.
Tiến hành kiểm định
Kiểm tra bên ngoài
- Áp kế pít tông chuẩn cần kiểm định vẫn đang trong trạng thái hoạt động bình thường. Các bộ phận và phụ tùng như pít tông, xi lanh đo, bộ quả cân, bộ phận tạo áp còn đầy đủ.
- Trên áp kế phải có nhãn hiệu thể hiện đầy đủ: thông số kỹ thuật, số hiệu, hãng sản xuất và đơn vị đo của máy.
- Khối lượng của tổng các quả cân và đĩa cân gốc phải phù hợp với giới hạn đo của áp kế pít tông chuẩn được kiểm định.
- Các quả cân có cùng hình dạng, kích thước. Không gặp tình trạng han rỉ, xước hay bám dính với nhau.
- Pít tông phải quay trơn tru và chuyển động nhẹ nhàng trong xy lanh.
- Đĩa cân gốc và pít tông phải được ghép chặt. Đảm bảo chuyển động tương đối giữa chúng không xảy ra.
Kiểm tra kỹ thuật
- Đóng van thông của áp kế và đặt các quả cân lên đĩa cân gốc của áp kế được kiểm định. Lắp huyết áp kế lò xo vào đầu nối và dùng thiết bị tạo áp để đưa pít tông lên vị trí làm việc. Thực hiện quay pít tông cùng với các quả cân gốc để đạt tới vận tốc 30 vòng/1 phút. Để hệ thống chịu tải tại mức áp suất này trong thời gian 5 phút. Áp suất giảm xuống không vượt quá 0,4 kPa/1 phút
- Đĩa cân gốc phải vuông góc với trục của pít tông. Đặt nivô theo đường kính đĩa cân. Điều chỉnh chân của áp kế pít tông để đĩa cân gốc nằm ngang. Quay đĩa cân gốc một góc 180°. Phép kiểm tra này phải được lặp lại 2 lần..
- Thời gian pít tông quay tự do cần được xác định ở áp suất 250 mmHg. Quay pít tông cùng với các quả cân để đạt được vận tốc 30 vòng/1 phút. Thời gian quay tự do của pít tông trong xi lanh đến khi dừng hẳn phải vượt quá 10 giây.
- Kiểm tra tốc độ hạ của pít tông ở mức áp suất 250 mmHg. Khi pít tông đạt được vận tốc quay 30 vòng/1 phút thì tốc độ hạ của pít tông không quá 3 mm/1 phút.
Kiểm tra đo lường
- Cân khối lượng của các quả cân, pít tông và đĩa cân gốc. Độ lệch chuẩn của các quả cân và pít tông không vượt quá mức 0,016 %.
- Xác định diện tích hiệu dụng của pít tông bằng phương pháp cân bằng.
- Đặt các quả cân với áp suất 50 mmHg lên chuẩn và áp kế được kiểm định. Mở van thể tích và sử dụng thiết bị tạo áp. Tăng áp suất và điều chỉnh pít tông vào vị trí làm việc. Cho cả hai pít tông quay với vận tốc hơn 30 vòng/1 phút.
- Tiến hành mở van thể tích không đổi và quan sát vị trí của hai pít tông. Nếu áp suất dưới hai pít tông chưa cân bằng thì điều chỉnh lại vị trí pít tông.
- Độ lệch chuẩn diện tích hiệu dụng của pít tông không quá 50 % sai số quy định.
Xử lý chung
- Nếu áp kế pít tông chuẩn đạt các yêu cầu của quy trình kiểm định sẽ được cấp giấy chứng nhận kiểm định.
- Nếu thiết bị không đạt yêu cầu quy định thì không được cấp giấy chứng nhận kiểm định.
- Chu kỳ kiểm định của áp kế pít tông chuẩn là 24 tháng.
Lời kết
Áp kế nói chung và áp kế pít-tông chuẩn nói riêng là những thiết bị có vai trò quan trọng trong đo lường. Việc kiểm định áp kế pít-tông là phương pháp duy trì hiệu quả hoạt động và tuổi thọ của thiết bị này. Hãy liên hệ với ISOCAL để sử dụng dịch vụ hiệu chuẩn uy tín và có chất lượng cao và được tư vấn tận tình về dịch vụ bạn nhé.
