Máy phân tích phổ là một thiết bị phân tích tín hiệu vô cùng tiện lợi cho người dùng. Nó mang lại lợi ích rất lớn trong việc phân tích đặc tính của những thiết bị điện tử. Vì máy có vai trò quan trọng như vậy, việc hiệu chuẩn máy phân tích phổ là vô cùng cần thiết. Vậy máy phân tích phổ có quy trình hiệu chuẩn ra sao? ISOCAL sẽ cùng bạn tìm hiểu trong bài viết dưới đây.

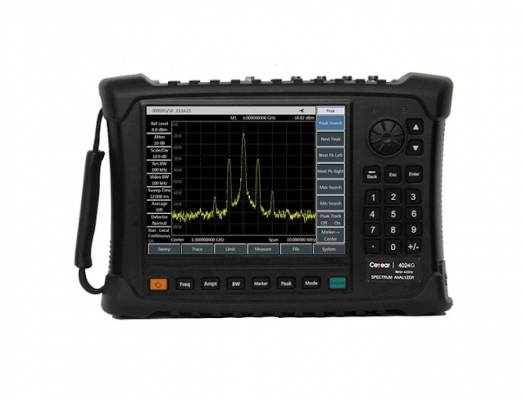

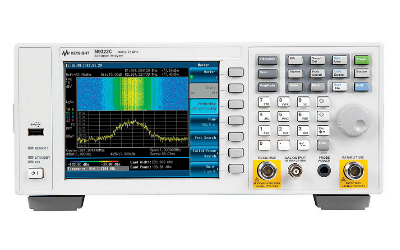

Máy phân tích phổ là gì?
Máy phân tích phổ là thiết bị phân tích tín hiệu truyền qua lại bởi thiết bị cá nhân hoặc hệ thống. Là thiết bị so sánh phổ tín hiệu của đầu vào và ra để đo đạc các đặc tính đáp ứng tần số, nhiễu méo dạng của mạch RF. Nó sẽ xác định đường đặc tính của tín hiệu và từ đó chỉ ra lỗi để khắc phục.
Công dụng của máy phân tích phổ
- Xác định độ biến dạng của tín hiệu và độ bị lấn chiếm của băng thông.
- Phân tích phổ tần số, tín hiệu điện, biến dạng băng thông, công suất và các thành phần khác của tín hiệu.
- Phân tích đặc tính của các thiết bị điện tử, đặc biệt là máy phát wifi Wireless.
Quy trình hiệu chuẩn máy phân tích phổ
Quy trình hiệu chuẩn này áp dụng với máy phân tích phổ có đặc tính kỹ thuật như sau:
- Tần số gốc: 10Mhz
- Tần số làm việc: 10MHz ÷ 40MHz
- Mức ổn định tần số 10-6/h
- Sai số đo mức: 1dB
- Mức tạp nhiễu trung bình: -70dBm
- Độ bằng phẳng đáp tuyến tần số: 3dB
Giải thích thuật ngữ
- UUT (Unit under test): máy phân tích phổ được hiệu chuẩn
- ĐKĐBĐ: độ không đảm bảo đo
Các phép hiệu chuẩn
Trình tự hiệu chuẩn của quy trình phải tuân theo thứ tự liệt kê của các phép sau
- Kiểm tra bên ngoài
- Kiểm tra kỹ thuật
- Kiểm tra đo lường
Phương tiện hiệu chuẩn
- Máy tạo sóng
- Máy đo công suất
- Máy đo tần số
- Tải chuẩn 50Ω
- Các loại đầu đo công suất
- Các loại cáp
Điều kiện hiệu chuẩn
- Môi trường hiệu chuẩn không bị đọng sương.
- Độ ẩm không vượt quá 80%RH.
- Nhiệt độ (253)°C.
Chuẩn bị hiệu chuẩn
Chuẩn bị hiệu chuẩn máy phân tích phổ
- Vệ sinh UUT và các phương tiện tham gia vào quy trình.
- Đặt UUT và các thiết bị khác vào môi trường hiệu chuẩn trước khi tiến hành 30 phút.
- Cấp điện cho UUT và các thiết bị khác trước khi hiệu chuẩn 15 phút.
Tiến hành hiệu chuẩn máy phân tích phổ
Kiểm tra bên ngoài
- UUT cần hiệu chuẩn phải còn nguyên vẹn, không bị hư hỏng cơ khí, các nút điều khiển không bị kẹt.
- Cầu chì, đèn chỉ thị hiện đúng trị số, không bị hư hỏng.
Kiểm tra kỹ thuật
- Đảm bảo rằng những tính năng của máy vẫn hoạt động bình thường.
- Màn hình phải hiển thị rõ các thông số.
Kiểm tra đo lường
- Kiểm tra ổn định và sai số tần số gốc 10 MHz. Độ ổn định tần số 10 MHz được xác định bằng cách:
+ Đo giá trị tần số gốc F1 5 phút sau khi khởi động lại UUT.
+ Sau 15 phút, đo giá trị tần số gốc F2.
+ Sau 1 giờ, đo giá trị tần số gốc F3.
- Kiểm tra độ chính xác của biên độ và tần số tại đầu ra chuẩn bằng máy đo công suất và máy đo tần số.
- Kiểm tra mức tạp nhiễu trung bình.
- Kiểm tra độ chính xác của bộ đếm tần số.
- Kiểm tra độ bằng phẳng đáp tuyến tần số.
- Kiểm tra sai số đo mức.
Ước lượng độ không đảm bảo đo
Độ không đảm bảo đo được xác định thông qua những chỉ số sau:
- Độ không đảm bảo đo loại A
- Độ không đảm bảo đo loại B
- Độ không đảm bảo đo tổng hợp
- Độ không đảm bảo đo mở rộng
Lời kết
Để máy phân tích phổ có tuổi thọ cao và hoạt động chính xác thì cần lên kế hoạch hiệu chuẩn máy sau chu kỳ 12 tháng. Bên cạnh đó, việc đưa máy đến những trung tâm hiệu chuẩn uy tín cũng là điều cần được quan tâm. ISOCAL tự hào là trung tâm hiệu chuẩn chuẩn ISO chất lượng cao. Với phòng lab đầy đủ trang thiết bị hiện đại và đội ngũ chuyên viên đầy kinh nghiệm, chúng tôi sẽ mang đến cho bạn dịch vụ hiệu chuẩn tốt nhất. Hãy liên hệ với ISOCAL để được tư vấn chi tiết và cụ thể hơn.
