Bộ suy hao là một loại mạch điện hai chiều được ứng dụng nhiều trong lĩnh vực điện – điện tử. Đảm nhiệm chức năng mở rộng hoạt động của thiết bị điện, bộ suy hao là bộ phận không thể thiếu để tạo ra mạng suy hao. Hiệu chuẩn bộ suy hao là một quy trình cần thiết để nâng cao tuổi thọ và năng suất hoạt động của thiết bị. ISOCAL sẽ giới thiệu đến quý khách hàng quy trình hiệu chuẩn thiết bị này trong bài viết dưới đây.
Bộ suy hao là gì?

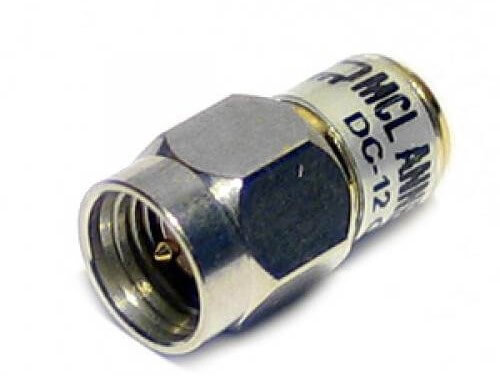

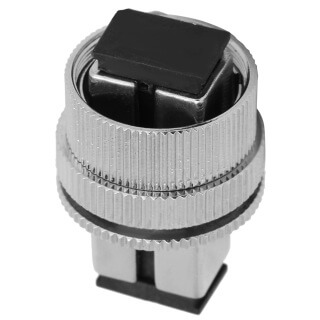

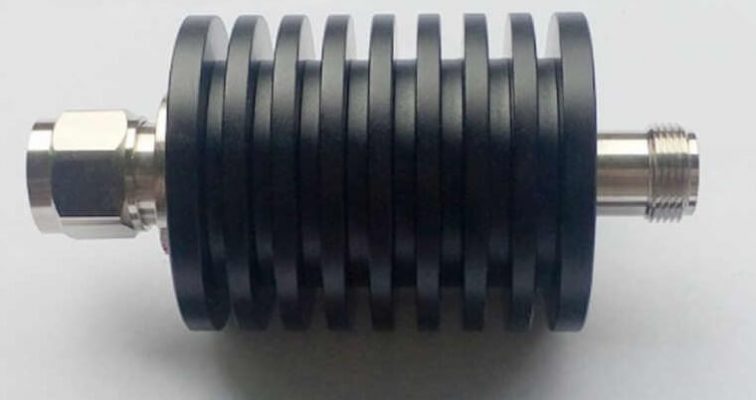

Bộ suy hao hay bộ suy giảm là một mạng điện trở hai cổng có cấu tạo hoàn toàn từ các phần tử điện trở. Thiết bị này sẽ làm suy giảm công suất từ nguồn cung xuống mức phù hợp với tải được lắp đặt. Bộ suy hao được ứng dụng phổ biến trong các ứng dụng liên lạc, vô tuyến hay đường truyền để làm những tín hiệu mạnh hơn bị suy yếu.
Quy trình hiệu chuẩn bộ suy hao
Quy trình hiệu chuẩn này áp dụng cho những bộ suy hao có những điều kiện sau
- Phạm vi độ suy giảm: (10 ÷ 60) dB.
- Phạm vi tần số: 100khz ÷ 40GHz.
- Sai số lớn nhất: 1 dB.
Giải thích thuật ngữ
UUT (Unit under test): Bộ suy giảm cần được hiệu chuẩn.
Các phép hiệu chuẩn
Các phép hiệu chuẩn trong quy trình phải được thực hiện đúng với thứ tự liệt kê:
- Kiểm tra bên ngoài
- Kiểm tra kỹ thuật
- Kiểm tra đo lường
Phương tiện hiệu chuẩn
- Máy đo mức
- Máy tạo sóng
- Máy đo hệ số phản xạ
- Các UUT phân cách
- Tải mẫu
- Bộ trộn
- Các đường dây đo
Điều kiện hiệu chuẩn bộ suy hao
- Môi trường hiệu chuẩn không bị đọng sương.
- Độ ẩm dưới mưc 80%RH.
- Nhiệt độ tiêu chuẩn (253)°C.
Chuẩn bị hiệu chuẩn
- Vệ sinh UUT và các thiết bị dùng trong quy trình hiệu chuẩn.
- Đặt UUT và các phương tiện, thiết bị khác vào môi trường hiệu chuẩn ít nhất 15 phút trước khi thực hiện hiệu chuẩn.
- Cấp nguồn điện cho các thiết bị trước khi thực hiện quy trình 15 phút.
Tiến hành hiệu chuẩn
Kiểm tra bên ngoài
Bên ngoài của bộ suy hao phải đảm bảo những yêu cầu sau đây:
- Các UUT phải còn nguyên trạng, không bị méo hay vỡ nứt.
- Các ký hiệu, mã hiệu, vạch chia độ phải còn rõ ràng.
- Các đầu ghép nối sạch sẽ, không bị biến dạng.
- Còn đầy đủ phụ kiện, cáp nối.
Kiểm tra kỹ thuật
- Đảm bảo rằng UUT vẫn còn hoạt động bình thường. Không bị hỏng hóc về điện hay cơ khí.
- Các phụ kiện, cáp nối vẫn có thể ghép nối được.
- Các nút điều khiển phải dễ dàng chi chuyển, không bị kẹt. Đảo mạch chuyển đổi chính xác.
- Giá trị độ suy giảm phải được thiết lập trên toàn bộ thang đo.
Kiểm tra đo lường
Kiểm tra hệ số sóng đứng theo điện áp ở hai đầu vào và ra của UUT:
- Đầu dây đo nối trực tiếp với đầu của vào của UUT cần hiệu chuẩn, đầu ra nối với tải mẫu nếu kiểm tra theo điện áp đầu vào. Khi kiểm tra ở đầu ra thì làm ngược lại.
- Giá trị độ suy giảm của UUT phân cách phải nằm trong khoảng (10÷20) dB và có hệ số sóng đứng không vượt quá 1.2.
- Kiểm tra hệ số sóng đứng theo điện áp tại các điểm tần số được chỉ ra trong hướng dẫn kỹ thuật của nhà sản xuất . Phép hiệu chuẩn ở mỗi tần số được thực hiện lặp lại ít nhất 3 lần.
- Giá trị hệ số sóng đứng theo điện áp ở đầu vào và đầu ra không được vượt quá giá trị cho phép.
Kiểm tra độ suy giảm ban đầu
- Khoảng cách giữa máy tạo sóng tín hiệu và máy tạo sóng ngoại sai ít nhất là 1m.
- Thiết lập giá trị độ suy giảm (10 ÷ 20) dB và hệ số sóng đứng theo điện áp ở đầu ra của UUT phân cách không vượt quá 1.2.
- Thiết lập giá trị suy giảm ở vạch tương ứng với độ suy giảm ban đầu đối với UUT cần hiệu chuẩn.
- Độ suy giảm ban đầu cần được kiểm tra tại 3 tần số thuộc dải tần số của UUT cần hiệu chuẩn. Phép đo ở mỗi một tần số được lặp lại 3 lần.
Kiểm tra sai số cơ bản thiết lập giá trị độ suy giảm.
- Sai số cơ bản của UUT được xác định tại 3 điểm đầu, giữa và cuối của dải tần số.
- Thực hiện 3 lần .
- Kiểm tra “độ rơ” thiết lập giá trị độ suy giảm khi thay đổi đều độ suy giảm.
- Kiểm tra “độ rơ” tại điểm đầu, giữa và cuối thang đo tại tần số thấp nhất của dải tần số ở các UUT biến đổi đều.
Ước lượng độ không đảm bảo đo
- Độ không đảm bảo đo loại A.
- Độ không đảm bảo đo loại B.
- Độ không đảm bảo đo chuẩn tổng hợp.
- Độ không đảm bảo đo mở rộng.
Xử lý chung
- Đối với bộ suy hao đạt các yêu cầu của quy trình đưa ra sẽ được cấp chứng chỉ hiệu chuẩn theo quy định.
- Những bộ suy hao không đạt yêu cầu sẽ bi xóa dấu hiệu chuẩn cũ và không được cấp chứng chỉ hiệu chuẩn
- Mỗi bộ suy hao có chu kỳ hiệu chuẩn là 12 tháng.
Lời kết
Bộ suy hao là bộ phận quan trọng trong mạch điện của thiết bị điện – điện tử. Để bộ suy hao luôn hoạt động tốt và có tuổi thọ cao, chúng ta cần lên kế hoạch hiệu chuẩn một cách định kỳ. Nếu quý khách hàng có nhu cầu sử dụng dịch vụ hiệu chuẩn, hãy liên hệ với ISOCAL để nhận được tư vấn tận tình, chi tiết nhất.
