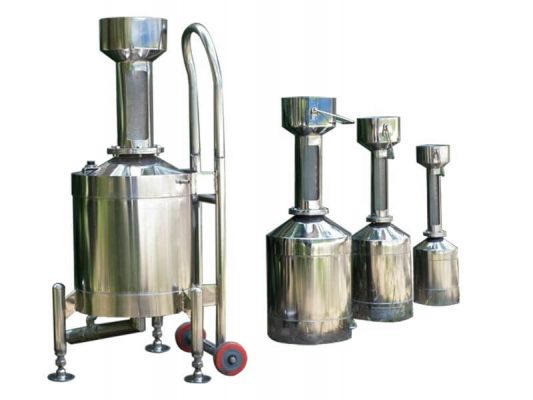

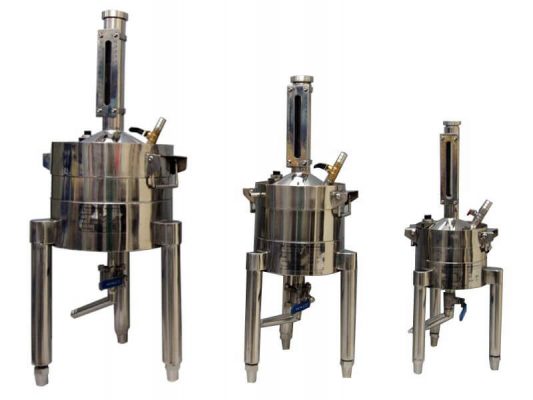

Bình chuẩn kim loại là phương tiện được dùng rộng rãi trong quy trình hiệu chuẩn đo lường dung tích. Để hiệu chuẩn các phương tiện, thiết bị khác một cách chính xác thì bình chuẩn kim loại cũng cần được hiệu chuẩn thường xuyên. Vậy quy trình hiệu chuẩn bình chuẩn kim loại được thực hiện ra sao? Hãy để ISOCAL bật mí trong bài viết dưới đây.
Quy trình hiệu chuẩn bình chuẩn kim loại
Quy trình này được áp dụng cho các bình chuẩn kim loại có phạm vi đo nhỏ hơn ¼ lít và có các cấp chính xác là 0.2, 0.1 và 0.05.
Giải thích thuật ngữ
- BCKL là bình chuẩn kim loại.
- Nạp nước tới vạch dấu là việc điều chỉnh mực nước bơm vào sao cho nó đi qua mép trên của vạch dấu tiếp tuyến.
- Phương pháp đổ vào là khi xả nước từ chuẩn vào BCKL để xác định dung tích bình.
- Phương pháp đổ vào là khi xả nước từ BCKL vào bình chuẩn để xác định dung tích bình.
- Nhiệt độ tiêu chuẩn là nhiệt độ khiến lượng nước đổ vào tương thích với dung tích danh định của bình. Nhiệt độ này được quy định là 20°C.
- Thời gian chảy nhỏ giọt là khoảng thời gian tính từ khi dòng chảy liên tục kết thúc và chuyển sang trạng thái chảy nhỏ giọt. Khoảng thời gian này được quy định là 30 giây.
Các phép hiệu chuẩn
Khi tiến hành hiệu chuẩn, quy trình thực hiện các phép hiệu chuẩn phải tuân thủ đúng thứ tự liệt kê:
- Kiểm tra bên ngoài
- Kiểm tra kỹ thuật
- Kiểm tra đo lường
Phương tiện hiệu chuẩn
- Bộ chuẩn dung tích kim loại
- Bộ chuẩn dung tích thủy tinh
- Pipet kẻ độ
- Nhiệt kế
- Thước cặp
- Thước vạch
- Đồng hồ bấm giây
- Nước tinh khiết
Điều kiện hiệu chuẩn bình chuẩn kim loại
- Nhiệt độ nước: (15÷35)°C.
- Nhiệt độ môi trường hiệu chuẩn: (15÷35)°C.
- Sự chênh lệch nhiệt độ môi trường và nhiệt độ nước trong thời gian tiến hành 1 phép đo xác định không được lớn hơn 2°C.
- Độ xác định chính xác là 0.5°C đối với môi trường và 0.2°C đối với nước.
Chuẩn bị hiệu chuẩn
- Vệ sinh BCKL và các phương tiện hiệu chuẩn khác sạch sẽ.
- BCKL và các phương tiện hiệu chuẩn phải được đặt vào môi trường hiệu chuẩn để ổn định nhiệt độ trong tối thiểu 12 tiếng đồng hồ.
- Đảm bảo rằng không có chất lỏng đọng lại trên đường ống xả.
Tiến hành hiệu chuẩn bình chuẩn kim loại
Kiểm tra bên ngoài
Về chất liệu: bình phải có cấu tạo từ kim loại không gỉ hoặc có lớp phủ chống gỉ.
Về kết cấu:
- Bên trong BCKL phải bằng phẳng, không bị lồi lõm.
- Kết cấu của bình vững chắc, không bị biến dạng khi sử dụng.
- Bình đứng vững và vuông góc với mặt phẳng ngang.
- BCKL phải có cơ chế chỉ thị cân bằng.
- Dung tích danh định của bình được xác định thông qua mức chảy tràn hoặc vạch dấu 0.
Về nhãn ghi: cần phải đảm bảo những thông tin quan trọng như:
- Tên gọi
- Kiểu dáng
- Dung tích danh định tại 20°C
- Cấp chính xác
- Vật liệu cấu thành
- Nhà sản xuất
- Số hiệu và năm chế tạo.
Kiểm tra kỹ thuật
Kiểm tra kết cấu:
- Cửa quan sát phải được lắp trên cổ bình, ống thủy được lắp ngay bên cạnh bình. Hai bộ phận này phải làm từ vật liệu trong suốt, bền và không bị khiếm khuyết.
- Đường xả phải có độ nghiêng nhất định để có thể xả hết chất lỏng ra ngoài. Van xả có vị trí đóng mở cố định, cuối van phải gắn thiết bị kiểm tra hoặc có khoảng trống để kiểm tra dòng chảy.
- Cổ của BCKL phải đảm bảo đủ độ lớn để chống tràn. Dung tích của cổ phải lớn hơn 5% so với dung tích danh định.
- Thang đo được làm từ vật liệu không gỉ và cứng cáp. Các vạch dấu phải rõ ràng, liền nét và dễ đọc.
Kiểm tra độ kín bằng cách nạp nước đến giá trị dung tích lớn nhất trên thang đo của BCKL. Giữ trong vòng 30 phút để rà soát độ rò rỉ tại các mấu nối, mối hàn và van.
Kiểm tra đo lường
- Kiểm tra phương pháp đổ vào và phương pháp đổ ra của BCKL để xác định dung tích của bình. Việc kiểm tra phải thực hiện tại vạch dấu dung tích danh định. Thực hiện lặp lại quá trình ít nhất 5 lần.
- Xác định dung tích của bình ngay tại vạch dấu hiệu chuẩn quy.
- Kiểm tra yêu cầu về độ lệch dung tích BCKL.
Ước lượng độ không đảm bảo đo
Độ không đảm bảo đo được xác định thông qua các thành phần dưới đây:
- Độ không đảm bảo đo loại A.
- Độ không đảm bảo đo loại B.
- Độ không đảm bảo đo bởi sai số đọc.
- Độ không đảm bảo đo do bị ảnh hưởng bởi số lần đo của chuẩn.
- Độ không đảm bảo chuẩn tổng hợp và độ không đảm bảo đo mở rộng.
Xử lý chung
- Nếu bình chuẩn kim loại đạt hết những yêu cầu mà quy trình hiệu chuẩn đặt ra sẽ được cấp chứng nhận hiệu chuẩn.
- Đối với những bình chuẩn kim loại không đạt yêu cầu, dấu hiệu chuẩn cũ sẽ bị xóa đi và không được cấp chứng nhận mới
- Bình chuẩn kim loại có chu kỳ hiệu chuẩn là 24 tháng.
Lời kết
Bình chuẩn kim loại là một công cụ quan trọng trong quy trình hiệu chuẩn các thiết bị đo khác. Để không xảy ra những rủi ro không đáng có khi sử dụng, việc hiệu chuẩn bình chuẩn kim loại là rất cần thiết. Việc hiệu chuẩn thiết bị này cần được thực hiện tại những đơn vị có uy tín và chất lượng dịch vụ cao. Hãy liên hệ với ISOCAL để được tư vấn về dịch vụ một cách chi tiết và tận tình nhất.
