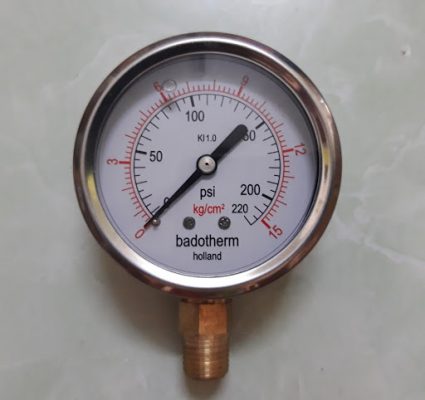

Đồng hồ đo khí kiểu chênh áp từ lâu đã được biết đến là dụng cụ đóng vai trò quan trọng trong cuộc sống. Đây là loại thiết bị chuyên dùng để xác định áp suất khí chênh lệch trong một môi trường nhất định. Cùng ISOCAL tìm hiểu kỹ hơn về quy trình kiểm định loại thiết bị này qua bài viết sau nhé!
Giải thích thuật ngữ
– Đồng hồ đo khí kiểu chênh áp (gọi tắt là đồng hồ): là loại thiết bị hoạt động theo nguyên lý chênh lệch áp suất qua tấm liết lưu tiêu chuẩn (gọi tắt là tấm liết lưu).
– Bộ sơ cấp: bao gồm tấm tiết lưu, giá đỡ và lỗ lấy áp.
– Tấm tiết lưu: là tấm mỏng, trên bề mặt có khoét lỗ tiết lưu.
– Lỗ tiết lưu: là các lỗ tròn được khoét trên bề mặt tấm tiết lưu. Những lỗ này đồng trục với đường ống.
– Bộ thứ cấp: gồm áp kế, nhiệt kế, chênh áp kế, bộ phận truyền tín hiệu, thiết bị đo tỷ trọng và nhiệt lượng của chất khí, bộ phận tính và hiển thị lưu lượng…
– Hệ số xả C: là số biểu thị mối liên hệ giữa lưu lượng lý thuyết và thực tế của dòng khí chảy qua thiết bị sơ cấp.
– Bộ lấy áp: đây là cụm chi tiết chứa tấm tiết lưu có nhiều lỗ trên bề mặt, được dùng để đo áp suất hai đầu vào – ra của tấm tiết lưu.
– Một số từ viết tắt trong bài viết gồm: C, d, D, k, l, L, p, qm, qv, Re, ReD, Red, t, β, γ…
Quy trình kiểm định đồng hồ đo khí kiểu chênh áp tại ISOCAL
Nội dung kiểm định dưới đây chỉ áp dụng cho loại đồng hồ dùng đo ống dẫn kiểu chênh áp có lắp đặt tấm tiết lưu với cấp chính xác 0,5/1/ 1,5. Thiết bị này được dùng để đo dòng chảy đơn pha, đường ống có tiết diện tròn, đường kính dao động từ 50mm – 1200mm, hệ số Reynolds tối thiểu đạt từ 5000.
Các phép kiểm định
Các phép kiểm định được tiến hành như sau:
– Kiểm tra bên ngoài.
– Kiểm tra kỹ thuật.
– Kiểm tra đo lường:
+ Phương pháp kiểm tra hình học.
+ Phương pháp kiểm tra so sánh trực tiếp với chuẩn.
Phương tiện kiểm định
Một số phương tiện kiểm định cần sử dụng trong quá trình tiến hành gồm:
| Phương pháp kiểm định | Tên thiết bị cần sử dụng | |
| Phương pháp đo hình học | Chuẩn đo lường | Thước panme |
| Thước đo góc | ||
| Máy đo độ nhám bề mặt | ||
| Phương tiện đo sử dụng cùng với chuẩn | Áp kế | |
| Nhiệt kế | ||
| Phương tiện phụ | Kính lúp | |
| Phương pháp so sánh trực tiếp với chuẩn | Chuẩn đo lường | Đồng hồ chuẩn |
| Phương tiện đo sử dụng cùng với chuẩn | Áp kế | |
| Nhiệt kế | ||
| Phương tiện phụ | Hệ thống cấp khí | |
Điều kiện kiểm định
Để thực hiện kiểm định, cần đảm bảo:
– Nhiệt độ môi trường không vượt quá ngưỡng (15 ÷ 40) ℃.
– Độ ẩm dao động trong mức (45 ÷ 90) %RH.
– Khi kiểm định loại đồng hồ có cấp chính xác 0,5 theo phương pháp đo hình học thì nhiệt độ môi trường phải nằm trong khoảng (20 ± 2) ℃, độ ẩm không quá (60 ÷ 70) %RH.
– Khi thực hiện, mức thay đổi hợp lệ tối đa của nhiệt độ dòng khí là 10 ℃.
Chuẩn bị kiểm định
Trước khi bắt tay vào kiểm định đồng hồ cần chú ý thực hiện một số thao tác sau:
– Rửa sạch bộ phận sơ cấp và đoạn ống trước bằng chất tẩy chuyên dụng trước khi bắt đầu.
– Bộ phận sơ cấp và đoạn ống trước phải được đặt trong môi trường kiểm định tối thiểu 2h trước lúc kiểm định.
Tiến hành kiểm định đồng hồ đo khí kiểu chênh áp
Kiểm tra bên ngoài
Quá trình kiểm tra bên ngoài cần xác định kỹ các yếu tố:
– Nhãn mác phải thể hiện được chiều lưu lượng, xuất xứ, số sản phẩm (serial), đường kính danh nghĩa…
– Tài liệu đính kèm gồm hướng dẫn sử dụng, lắp đặt và thuyết minh phương pháp tính toán.
Tất cả các yêu cầu trên phải được thể hiện rõ ràng, dễ dàng nhận biết bằng mắt, không có dấu vết hư hại.
Kiểm tra kỹ thuật
Chú ý kiểm tra các chi tiết của tấm tiết lưu còn nguyên, không bị sứt mẻ, không bị cong vênh.
Kiểm tra đo lường
Có hai phương pháp dùng để kiểm tra đo lường gồm:
Phương pháp tiến hành | Các bước |
| Phương pháp kiểm tra hình học | Kiểm tra độ phẳng mặt A tấm tiết lưu |
| Kiểm tra độ nhám mặt A và mặt e | |
| Kiểm tra các đường biên G, H, I | |
| Kiểm tra chiều dày E và e | |
| Kiểm tra đường kính lỗ tiết lưu | |
| Kiểm tra góc vát F | |
| Kiểm tra lỗ lấy áp | |
| Kiểm tra đường ống | |
| Kiểm tra bộ thứ cấp | |
| Phương pháp kiểm tra so sánh trực tiếp với chuẩn | Xác định lưu lượng kiểm định |
| Tiến hành kiểm định | |
| Sai số lớn nhất cho phép |
Lưu ý: sai số khi thực hiện phải phù hợp với quy định. Các bước kiểm tra phải diễn ra đúng trình tự, không được lược bỏ hay tự ý thay đổi thứ tự.
Xử lý chung
– Nếu đồng hồ đáp ứng được các tiêu chí kiểm định sẽ được cấp chứng nhận theo quy định.
– Nếu đồng hồ không đạt một tiêu chuẩn bất kỳ sẽ không được cấp chứng chỉ kiểm định mới và xóa dấu cũ (nếu có).
– Chu kỳ kiểm định: 1 năm
Lời kết
Cần chú ý kiểm định đồng hồ đo khí kiểu chênh áp khi đến hạn để duy trì sự chính xác cũng như độ bền của sản phẩm. Công ty ISOCAL tự hào là doanh nghiệp chuyên cung cấp dịch vụ kiểm định uy tín trên cả nước. Hãy liên hệ ngay với chúng tôi để được tư vấn kỹ hơn và nhận nhiều ưu đãi hấp dẫn.
