Áp kế lò xo đóng vai trò vô cùng quan trọng trong nghiên cứu và thực nghiệm. Để phát huy tối đa năng lực của thiết bị cần chú ý kiểm định đúng thời hạn. Bài viết dưới đây sẽ miêu tả quy trình kiểm định chất lượng, chuyên nghiệp tại ISOCAL. Hãy tiếp tục theo dõi nếu bạn quan tâm nhé!
Quy trình kiểm định áp kế lò xo tại ISOCAL
Quy trình dưới đây chỉ áp dụng cho áp kế có dạng lò xo (áp kế, chân không kế và áp – chân không kế). Phạm vi đo dao động trong khoảng -0,1 MPa – 250 MPa. Độ chính xác từ 1% – 6 %.
Các phép kiểm định
Thứ tự kiểm định áp kế lò xo tại ISOCAL được diễn ra theo trình tự như sau:
– Kiểm tra bên ngoài.
– Kiểm tra kỹ thuật.
– Kiểm tra đo lường.
Phương tiện kiểm định
Các phương tiện cần sử dụng trong quá trình kiểm định gồm:
– Chuẩn đo lường: chọn một trong các chuẩn sau – áp kế píttông, áp kế chất lỏng, áp kế hiện số và áp kế lò xo.
– Phương tiện đo sử dụng cùng chuẩn: nhiệt kế, ẩm kế, thước đo.
– Phương tiện phụ: các ống dẫn và đầu nối phù hợp và hệ thống tạo áp suất.
Điều kiện kiểm định
– Môi trường truyền áp suất phải phù hợp theo từng hạn mức đo được ghi trên thiết bị.
– Môi trường kiểm định có nhiệt độ dao động trong khoảng (20 ± 5) ℃, độ ẩm tương đối tối đa là 80%, thoáng khí, không bụi, không bị đốt nóng một phía.
Chuẩn bị kiểm định
Trước khi tiến hành kiểm định cần thực hiện một số thao tác như sau:
– Đặt áp kế cần kiểm định và áp kế chuẩn vào môi trường kiểm định tối thiểu 6h trước khi tiến hành.
– Làm sạch đầu nối của thiết bị.
– Lắp đặt áp kế vào vị trí tiến hành theo đúng quy định. Độ lệch không quá 5’. Nếu trên thiết bị không có ký hiệu thì lắp theo phương thẳng đứng.
Tiến hành kiểm định áp kế lò xo
Kiểm tra bên ngoài
– Thiết bị phải hoạt động bình thường, không thiếu chi tiết, không bị ăn mòn, han gỉ hoặc cong, gãy.
– Kính của áp kế phải nguyên vẹn, trong suốt, không có bất kỳ lỗi nào cản trở quá trình đọc chỉ số.

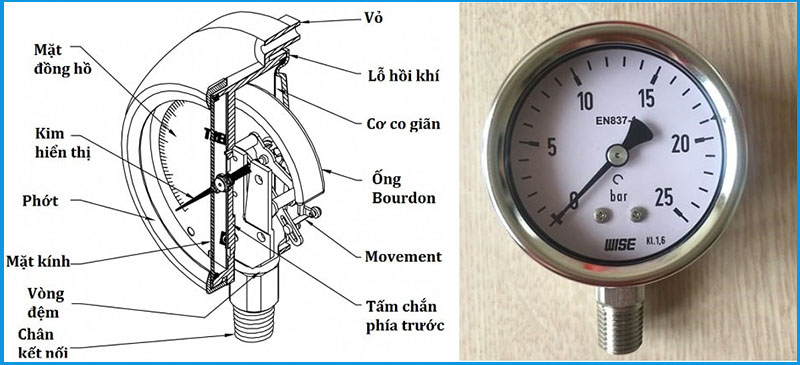

– Vỏ áp kế phải có chỗ thoát khí, tại vị trí khí thoát phải có màng chắn bụi đạt chuẩn.
– Trên áp kế ghi rõ nội dung về đơn vị đo, độ chính xác, phương lắp đặt, hãng sản xuất…
Kiểm tra kỹ thuật
Quá trình kiểm tra kỹ thuật diễn ra như sau:
– Đơn vị đo chính thức là pascan (Pa).
– Giới hạn đo phải là một trong hai dãy quy định.
– Độ chia của thang đo theo dãy: 1.10n, 2.10n, 5.10n.
– Đánh số thang đo phù hợp với vạch chia. Giá trị độ chia phù hợp với mức sai số cơ bản được quy định.
– Khi ở trạng thái nghỉ, kim chỉ thị phải trùng với vạch “0” hoặc dao động không lớn hơn sai số cơ bản. Khi làm việc kim chuyển động đều và phủ từ ¼ – ¾ chiều dài của vạch chia ngắn nhất.
Kiểm tra đo lường
– Sai số cơ bản được tính bằng công thức: K = Phạm vi đo x Độ chính xác hoặc K = (Cấp chính xác x Phạm vi đo) : 100.
– Sai số khi tăng, giảm không vượt quá mức tối đa.
– Sai số đàn hồi nằm trong mức cho phép.
– Thời gian chịu tải ở giới hạn đo của áp kế là 5 phút.
– Với áp chân không kế thì phần đo áp suất dư tối thiểu là 0,4 MPa, có thể không kiểm định phần áp suất (-).
– Cần được kiểm định ít nhất ở 5 điểm trên toàn thang đo theo chiều tăng và giảm.
– Khi lắp đặt cần chú ý trục kim của áp kế cần kiểm định và áp kế chuẩn phải đặt cùng một độ cao. Áp suất gây ra phải lớn hơn 1/10 sai số cơ bản. Sai số tính theo công thức: ΔP = ρgh.
– Nếu áp kế cần kiểm định có hai kim thì sai lệch giữa chúng tại mỗi điểm đo không được lớn hơn sai số cơ bản.
– Nếu nhiệt độ môi trường cao hơn mức cho phép thì sai số do nhiệt độ gây ra được xác định theo công thức: ΔP = P × α × (t – 20)
Xử lý chung
– Nếu áp kế lò xo đáp ứng được các tiêu chí kiểm định sẽ được cấp chứng nhận theo quy định dưới dạng con dấu, tem hoặc giấy chứng nhận.
– Nếu không đạt từ một yêu cầu trở lên, áp kế lò xo sẽ không được cấp chứng chỉ kiểm định mới và xóa dấu cũ
– Chu kỳ kiểm định: 1 năm
Lời kết
Áp kế lò xo đóng vai trò hết sức quan trọng trong đời sống. Để duy trì hiệu suất sử dụng của thiết bị trong thời gian dài cần chú ý kiểm định đúng thời hạn. Công ty ISOCAL tự tin với dịch vụ kiểm định áp kế lò xo đạt chuẩn, chuyên nghiệp, giá thành phải chăng. Liên hệ ngay với chúng tôi để được tư vấn thêm.
