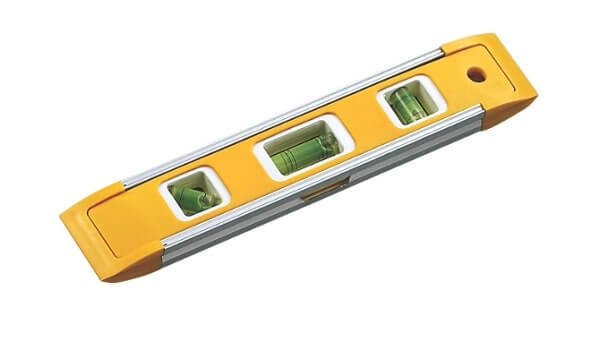

Thước thủy Nivo là công cụ để đo đạc độ nghiêng trong thi công công trình và thiết kế nội thất. Thiết bị này ứng dụng nước vào việc đo thăng bằng, từ đó đưa ra những đo đạc chính xác và hoàn hảo nhất. Trong bài viết này, ISOCAL giúp khách hàng nắm được cách sử dụng và quy trình hiệu chuẩn thước thủy Nivo.

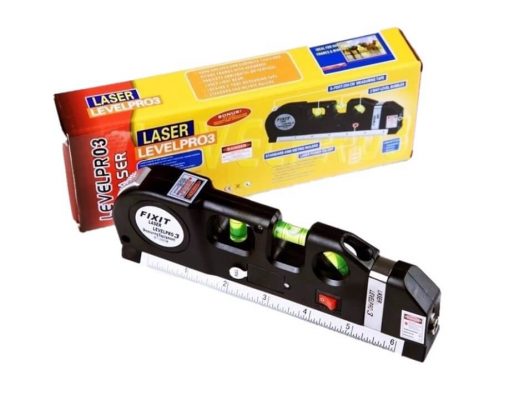

Hướng dẫn sử dụng thước thủy Nivo

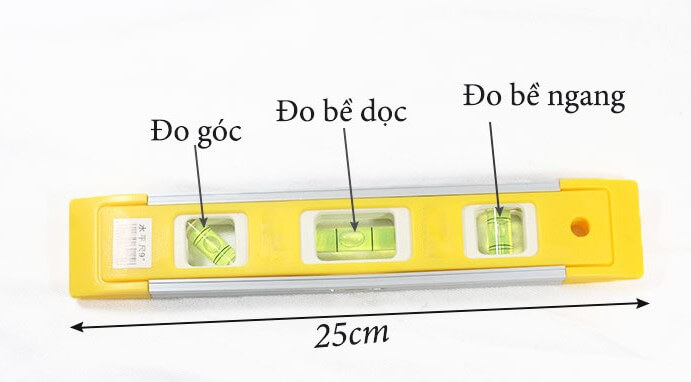

Đối với thước thủy Nivo cân bằng
Khi xác định sự chênh lệch độ cao giữa hai đầu của bề mặt, bọt khí trong thước sẽ chạy về phía đầu cao hơn. Vì vậy, người ta khắc một số vạch chia đều theo hai phía. Nếu bọt khí trong thước nằm chính giữa ống thủy thì bề mặt được kiểm tra cân bằng. Nếu bọt khí lệch về bên trái hoặc bên phải thì bề mặt đo bị lệch.
Đối với thước thủy Nivo thẳng
Giả định bề mặt cần đo có chiều dài 350mm và bọt khí bị lệch 3 vạch, ta tính như sau:
- Độ nghiêng tương đối: 0.02 x 3 = 0.06 mm/m
- Độ nghiêng tuyệt đối: 0.06 x 0.350 = 0.021 mm/m
Căn cứ vào giá trị độ nghiêng tuyệt đối, ta có thể chọn lá căn phù hợp để cân bằng bề mặt. Trên thực tế, người sẽ chỉnh đến khi nào bọt khí nằm về giữa ống thủy để là chính xác.
Quy trình hiệu chuẩn thước thủy Nivo
Phạm vi áp dụng
Quy trình hiệu chuẩn này áp dụng cho thước thủy Nivo chính xác dạng thẳng và dạng khung có giá trị 0.1mm/m, 0.05mm/m, 0.02mm/m. Chiều dài thước lên đến 300mm.
Các phép hiệu chuẩn
- Kiểm tra bên ngoài
- Kiểm tra đo lường
- KIểm tra sai số số chỉ.
- Đối với thước thủy Nivo khung: kiểm tra độ vuông góc giữa hai mặt bên và mặt phẳng đáy. Cũng như kiểm tra góc giữa mặt phẳng đáy và mặt phẳng trên.
- Kiểm tra góc giữa đường trục của rãnh chữ v và mặt phẳng đáy mang rãnh chữ v.
- Kiểm tra độ phẳng của mặt phẳng đáy và các mặt phẳng bên.
Phương tiện hiệu chuẩn
- Thước thủy Nivo chuẩn có giá trị độ chia không lớn hơn 0.01mm/m.
- Đồng hồ so chính xác có giá trị độ chia 0.001mm.
- Bộ đũa đo chuẩn có phạm vi đo (050)μm.
- Eke chuẩn (trụ chuẩn) sai số góc vuông không lớn hơn 5μm/300mm.
- Bàn máp có sai số độ phẳng không lớn hơn 3μm.
- Trục kiểm có độ trụ 0.005mm/m.
- Bàn kiểm thước thủy Nivo.
- F3 12
Điều kiện hiệu chuẩn thước thủy Nivo
- Nivo được lau chùi sạch sẽ và đặt tại khu vực hiệu chuẩn ít nhất 3 giờ.
- Độ ẩm: (6520)%RH
- Nhiệt độ: (1030)°C
Tiến hành hiệu chuẩn
Kiểm tra bên ngoài
- Thước thủy cần hiệu chuẩn phải còn đầy đủ nhãn mác, ghi rõ xuất xứ và giá trị độ chia.
- Bọt nước phải còn hoạt động tốt.
- Các bề mặt làm việc không bị sứt mẻ, lồi lõm.
- Bộ phận điều chỉnh điểm 0 của bọt nước phải còn hoạt động tốt.
Kiểm tra đo lường
Hiệu chuẩn thước thủy Nivo phải kiểm tra, đo lường các yếu tố sau đây:
Kiểm tra sai số số chỉ của Nivo bằng bàn kiểm Nivo chuyên dùng hoặc bàn máp có gắn Nivo chuẩn.
- Chỉnh bàn kiểm về vị trí điểm 0 (vị trí nằm ngang).
- Đặt thước thủy Nivo cần hiệu chuẩn lên bàn kiểm, chú ý căn chỉnh sao cho bọt nước của Nivo cần hiệu chuẩn và bọt nước của bàn kiểm song song, bọt phụ nằm phía bên trái
Kiểm tra sai số số chỉ của thước theo chiều trái, phải:
- Chỉnh bọt của thước cần hiệu chuẩn cân bằng với đường chuẩn chính trái và phải để xác định điểm 0.
- Chỉnh nghiêng bàn kiểm để bọt nước của thước cần hiệu chuẩn di dời đến đến từng vạch của thang độ chia theo chiều phải và ngược lại.
- Đọc số chỉ trên Nivo chuẩn hoặc số chỉ của bàn kiểm.
Kiểm tra độ vuông góc giữa hai mặt bên và mặt phẳng đáy với thước thủy Nivo khung
- Đặt thước cần hiệu chuẩn lên bàn máp.
- Dùng trụ chuẩn hoặc eke chuẩn và đũa đo chuẩn để xác định độ vuông góc của mặt phẳng đáy với từng mặt phẳng bên.
Kiểm tra góc giữa đường trục của rãnh chữ v và mặt phẳng đáy mang rãnh chữ v.
- Đặt thước thủy Nivo lên bàn máp, hướng máy quay lên trên.
- Đặt một trục kiểm vào rãnh v của thước đang hiệu chuẩn và đặt thước thủy Nivo chuẩn lên trục kiểm theo chiều dọc.
- Tháo bỏ trục kiểm.
- Đặt thước Nivo chuẩn trực tiếp lên mặt phẳng có chứa rãnh v và đọc số chỉ.
- Chênh lệch giữa hai số chính là góc lệch giữa mặt phẳng có chứa rãnh v và đường trục của rãnh v.
Kiểm tra góc giữa mặt phẳng đáy và mặt phẳng trên đối với Nivo khung.
- Đặt Nivo cần hiệu chuẩn lên bàn máp sao cho bọt phụ nằm bên trái.
- Đặt Nivo chuẩn lên mặt phẳng trên của Nivo được hiệu chuẩn.
- Đọc chỉ số của thước Nivo chuẩn.
- Tháo bỏ Nivo cần hiệu chuẩn, thay ni vô chuẩn vào đúng vị trí đó trên bàn máp.
- Đọc chỉ số
- Chênh lệch giữa hai số này là góc lệch giữa mặt phẳng trên của Nivo cần hiệu chuẩn.
Kiểm tra độ phẳng của mặt đáy và các mặt phẳng bên
- Đặt Nivo cần hiệu chuẩn và giá kẹp đồng hồ so lên bàn máp, đầu đồng hồ so đè lên mặt phẳng cần kiểm tra. Chỉnh cho hai đầu mặt phẳng cần kiểm tra trùng với cao độ của bàn máp.
- Trượt giá đồng hồ so lên bàn máp sao cho đầu đo của đồng hồ trượt liên tục trên bề mặt cần kiểm tra.
Lời kết
Trên đây là hướng dẫn sử dụng thước thủy Nivo và quy trình hiệu chuẩn thiết bị này. ISOCAL hy vọng quý khách hàng lưu ý đến việc hiệu chuẩn thiết bị này. Vì mục đích duy trì trạng thái hoạt động tối ưu của nó. Nếu quý khách có nhu cầu sử dụng dịch vụ hiệu chuẩn thiết bị uy tín, hãy liên hệ với ISOCAL ngay nhé.
