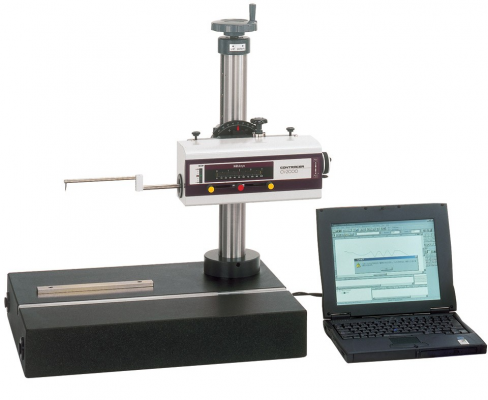

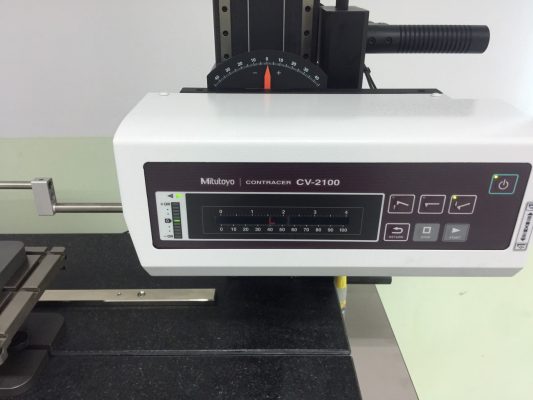

Máy đo hai chiều là thiết bị được sử dụng nhiều trong phòng thí nghiệm. Việc hiệu chuẩn sẽ giúp máy hoạt động tốt và chính xác. Cùng tìm hiểu về quy trình hiệu chuẩn máy đo hai chiều tại ISOCAL qua bài viết dưới đây.
Quy trình hiệu chuẩn máy đo hai chiều tại ISOCAL
Các phép hiệu chuẩn
Quá trình hiệu chuẩn được diễn ra theo hai bước:
- Kiểm tra chiều dài hai trục X – Y (Tên tiếng Anh: Length test).
- Kiểm tra số đo góc (Tên tiếng Anh: Angular test).
Phương tiện hiệu chuẩn
Một số loại phương tiện cần sử dụng khi hiệu chuẩn bao gồm:
- Căn mẫu chuẩn. Sai số hợp lệ của mẫu chuẩn là ± 0, 00025 mm. Nếu không đạt sai số trong ngưỡng quy định thì tính chính xác của căn mẫu bằng 0.
- Height gage. Sai số cho phép nằm trong khoảng ± 0,0005 mm.
- Thước thẳng. Độ dài tối thiểu từ 150mm trở lên.
- Bàn đá.
- Găng tay cotton.
- Cồn.
Điều kiện hiệu chuẩn
Để việc hiệu chuẩn diễn ra an toàn, chính xác, trước khi tiến hành cần chuẩn bị một số yêu cầu như sau:
- Nhiệt độ trung bình trong phòng thí nghiệm: 20 ± 1℃.
- Độ ẩm không khí nơi tiến hành: dao động trong ngưỡng từ 40% – 70%. Nếu vượt ngoài phạm vi này, kết quả hiệu chuẩn sẽ không được công nhận.
- Khu vực thí nghiệm phải sạch sẽ, khô ráo. Không có các yếu tố lạ gây ảnh hưởng đến quá trình hiệu chuẩn. Ánh sáng phù hợp, thoáng khí.
Chuẩn bị hiệu chuẩn
Bên cạnh việc chuẩn bị thiết bị, điều kiện môi trường thì người tiến hành cần phải chú ý thêm:
- Tính đạt chuẩn của phòng thí nghiệm. Nếu phòng hiệu chuẩn chưa đáp ứng được một trong hai yêu cầu kể trên thì không thể tiến hành.
- Sai số trong toàn bộ phép đo cần nằm trong mức cho phép của nhà sản xuất.
- Thiết bị hiệu chuẩn được đặt trong phòng thí nghiệm ít nhất 8 tiếng trước khi tiến hành.
- Thiết bị phải khởi động tối thiểu 30 phút trước khi chính thức hoạt động.
Tiến hành hiệu chuẩn máy đo hai chiều
Quy trình hiệu chuẩn máy đo hai chiều bao gồm hai bước chính:
Kiểm tra chiều dài hai trục X – Y (Tên tiếng Anh: Length test)
- Đặt định mức micrometer cho trục X theo mức giá trị mốc.
- Điều chỉnh height gage của thang đo, độ chia nhỏ nhất là 0.001 mm.
- Đưa gauge block theo các mục định sẵn.
- Điều chỉnh mục height gage zero phù hợp.
- Đổi một miếng gauge block khác. Tiến hành cài giá trị tiếp theo cho micrometer.
- Lặp lại các bước nêu trên. Lưu ý trong quá trình thực hiện cần lựa chọn các mẫu phù hợp với đặc điểm riêng của chuẩn.
- Làm tương tự với trục Y.
Kiểm tra số đo góc (Tên tiếng Anh: Angular test)
- Chỉnh số chỉ trên mâm tròn về 0.
- Đặt thước thẳng nằm dọc theo chiều trục ngang của mâm tròn theo mẫu.
- Điều chỉnh micrometer của trục X sao cho đường chỉ trục trùng với hướng của thước. Trong quá trình thực hiện, đảm bảo hướng của thước được giữ nguyên, không được sai lệch nhiều hơn mức quy định. Nếu có sai số xảy ra thì phải thực hiện lại.
- Quay mâm theo chiều kim đồng hồ để đường chỉ dọc ban đầu chuyển thành đường nằm ngang. Khi đó, số chỉ trên thước sẽ là 90℃.
- Tiếp tục quay mâm theo chiều thuận kim đồng hồ. Khi quay thì đường chỉ dọc trên các điểm kiểm tra phải ở 0.
- Ghi lại các giá trị đã đo vào bảng mẫu theo thứ tự.
Ước lượng độ không đảm bảo đo
Độ không đảm bảo đo là yếu tố xác định tính đúng của quá trình hiệu chuẩn. Do đó, một số yêu cầu cần chú ý khi thực hiện bao gồm:
- Việc tính sai số phải tiến hành theo công thức cho sẵn. Mức sai số hợp lệ phải nằm trong khoảng khả quan của phép đo.
- Các đại lượng cần tính toán bao gồm:
- Độ lặp (mức độ tản mạn số liệu quan trắc) U(Rx) = U1
- Độ không đảm bảo đo của chuẩn U(Rs)=U2
- Khả năng phân giải và ngưỡng đọc U(δRix)=U3
- Mức nhiệt chuẩn U(δRtc)=U4
- Tính ổn định của chuẩn U(Rd)=U5
Xử lý chung
- Nếu máy đo hai chiều đáp ứng được mọi tiêu chí thì sẽ được cấp chứng nhận dưới dạng con dấu, tem hoặc giấy chứng nhận.
- Nếu thiết bị không đạt một yêu cầu nào trong quy trình, máy đo sẽ không được cấp chứng chỉ mới và xóa dấu chứng nhận cũ.
