Hiệu chuẩn đồng hồ chuẩn khí dầu mỏ hóa lỏng tại ISOCAL

Đồng hồ chuẩn khí dầu mỏ hóa lỏng được dùng để kiểm định đồng hồ khí dầu mỏ hóa lỏng. Vậy quy trình hiệu chuẩn của nó diễn ra như thế nào? Hãy cùng ISOCAL tìm hiểu qua bài viết dưới đây nhé!

Quy trình hiệu chuẩn đồng hồ chuẩn khí dầu mỏ hóa lỏng

Quy trình hiệu chuẩn sau đây chỉ áp dụng cho các đồng hồ chuẩn khí dầu mỏ hóa lỏng có  cấp chính xác đến 0,1

Giải thích thuật ngữ

  • Khí hóa lỏng (tên tiếng Anh là Liquified Petroleum Gas): được viết tắt là LPG
  • Đồng hồ chuẩn khí dầu mỏ hóa lỏng (viết tắt là “đồng hồ chuẩn”): là thiết bị được dùng để xác định thể tích hoặc khối lượng LPG chảy qua với cấp chính xác (hoặc độ không đảm bảo đo) cho phép
  • Chuẩn dung tích LPG (gọi tắt là “chuẩn”): là thiết bị/hệ thống thiết bị có chức năng xác định thể tích tại điều kiện đo. Sau đó quy về điều kiện chuẩn của LPG chảy qua với cấp chính xác (hoặc độ không đảm bảo đo) xác định.
  • Chuẩn khối lượng LPG (gọi tắt là “chuẩn”): là thiết bị/ hệ thống thiết bị có chức năng xác định khối lượng LPG chảy qua với độ không đảm bảo đo xác định
  • Hệ số hiệu chuẩn của đồng hồ chuẩn (viết tắt là “MF”): là tỷ số thể tích hoặc khối lượng chất lỏng chảy qua chuẩn so với đồng hồ tại cùng một phép đo, trong cùng một điều kiện quy đổi
  • RES: giá trị độ chia nhỏ nhất
  • ACC: cấp chính xác của đồng hồ chuẩn

Các phép hiệu chuẩn

Quy trình hiệu chuẩn đồng hồ chuẩn diễn ra theo các bước như sau:

  • Kiểm tra bên ngoài
  • Kiểm tra kỹ thuật
  • Kiểm tra đo lường: cần chú ý xác định các yếu tố như khối lượng riêng của chất lỏng hiệu chuẩn,hệ số hiệu đồng hồ chuẩn, hệ số đồng hồ MF tại lần hiệu chuẩn i và hệ số đồng hồ chuẩn MF

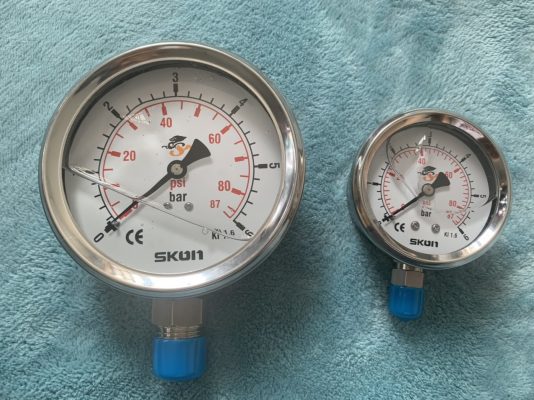

Đồng hồ đo áp suất khí nén

Phương tiện hiệu chuẩn

Một số phương tiện cần sử dụng trong quá trình hiệu chuẩn bao gồm:

Tên phương tiện dùng để hiệu chuẩnPhương pháp đo
Hiệu chuẩn đồng hồ chuẩn chỉ thị thể tích bằng phương pháp dung tíchHiệu chuẩn đồng hồ chuẩn chỉ thị khối lượng bằng phương pháp khối lượng
Chuẩn đo lườngChuẩn dung tích LPGChuẩn khối lượng LPG
Phương tiện đoLưu lượng kế
Nhiệt kế
Áp kế
Tỉ trọng kế LPG
Thiết bị xác định áp suất hơi bão hòa của chất lỏng(khuyết)
Phương tiện phụHệ thống công nghệ phục vụ việc hiệu chuẩn đồng hồ chuẩn

Điều kiện hiệu chuẩn

Một số điều kiện cần đảm bảo trước khi bắt đầu hiệu chuẩn đồng hồ chuẩn gồm:

  • Nơi thực hiện phải sạch sẽ, thoáng mát
  • Nhiệt độ, áp suất chất lỏng hiệu chuẩn phù hợp với phạm vi hoạt động của đồng hồ
  • Chất lỏng hiệu chuẩn là LPG hoặc phải có khối lượng riêng và độ nhớt tương đương LPG
  • Chất lỏng hiệu chuẩn phải sạch sẽ, không chứa vật thể lạ
  • Đảm bảo yêu cầu phòng chống cháy nổ
  • Hệ thống hiệu chuẩn đáp ứng yêu cầu kỹ thuật

Chuẩn bị hiệu chuẩn

Cần chú ý thực hiện các yêu cầu sau:

  • Chuẩn và phương tiện đo phải được hiệu chuẩn trước, còn thời hạn hiệu chuẩn
  • Lắp đồng hồ vào hệ thống hiệu chuẩn theo đúng hướng dẫn
  • Các van chặn, van hiệu chuẩn phải kín, không có kẽ hở
  • Cho hệ thống hoạt động ở lưu lượng lớn nhất tối thiểu 15 phút để cân bằng nhiệt độ trong toàn hệ thống. Đảm bảo không bị rò rỉ chất lỏng

Tiến hành hiệu chuẩn đồng hồ chuẩn khí dầu mỏ hóa lỏng

Kiểm tra bên ngoài

Chú ý kiểm tra các yêu cầu sau:

  • Đồng hồ còn nguyên vẹn, không có vết nứt. Bộ phận chỉ thị hiển thị rõ ràng, dễ đọc
  • Có nhãn mác thể hiện các thông tin như đường kính danh định, nơi chế tạo, năm sản xuất, chất lỏng làm việc, cấp chính xác…

Kiểm tra kỹ thuật

Tiến hành theo trình tự và yêu cầu như sau:

  • Kiểm tra cơ cấu chỉ thị: dùng mắt thường kiểm tra. Đảm bảo số chỉ thị của đồng hồ dễ quan sát, không bị dán đoạn trong quá trình đo
  • Kiểm tra khả năng hoạt động: mở van chặn cho chất lỏng đi qua đồng hồ ở lưu lượng lớn nhất. Cùng lúc đó, kiểm tra hoạt động của bộ phận chỉ thị và bộ phận phát xung. Đảm bảo sự ổn định, liên tục của dòng chảy. Nhiệt độ, áp suất của hệ thống duy trì ổn định.

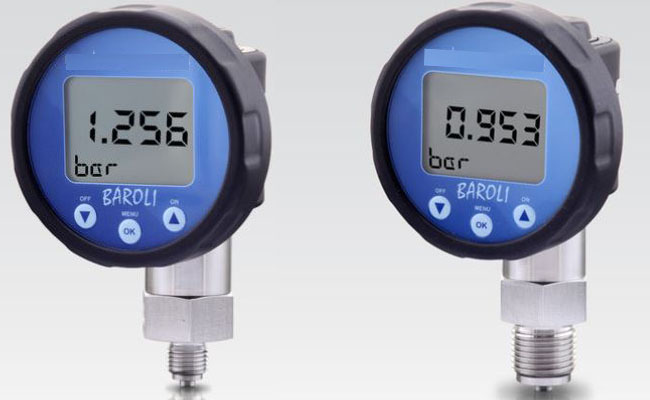

Màn hình hiển thị của đồng hồ đo áp suất khí điện tử

Kiểm tra đo lường của đồng hồ chuẩn khí dầu mỏ

Tiến hành theo trình tự như sau:

Chọn lưu lượng hiệu chuẩnĐo ít nhất 5 lần tại mỗi điểm lưu lượng
Yêu cầu đối với phép hiệu chuẩnThời gian tiến hành tối thiểu gấp 40 lần trung bình cộng của thời gian đóng, mở van so với ACC của đồng hồ.
Xác định khối lượng riêng của chất lỏng hiệu chuẩnLấy từ số liệu của phòng thí nghiệm hoặc tự xác định.
Xác định hệ số đồng hồ chuẩnVới đồng hồ chỉ thị thể tích:

  • Cho chất lỏng đi qua đồng hồ, điều chỉnh lưu lượng cần hiệu chuẩn sau đó khóa van chặn.
  • Xóa số chỉ thị rồi tiếp tục cho chất lỏng chảy qua. Đóng van, đọc chỉ số.
  • Đọc giá trị nhiệt độ, áp suất tối thiểu 2 lần vào thời điểm từ 20 – 50% và từ 60 – 90% thời gian khi chất lỏng đi qua đồng hồ chuẩn và chuẩn
  • Tính giá trị theo công thức
  • Xác định thể tích chất lỏng qua chuẩn
Với đồng hồ chỉ thị khối lượng:

  • Cho chất lỏng đi qua đồng hồ, điều chỉnh lưu lượng sau đó khóa van chặn.
  • Xóa số chỉ thị.
  • Tiếp tục cho chất lỏng chạy qua đồng hồ chuẩn và chuẩn ở mức lưu lượng đã chọn. Đóng van, đọc chỉ số.
Xác định hệ số đồng hồ MF tại lần hiệu chuẩn iTính toán theo công thức riêng của mỗi loại đồng hồ chuẩn chỉ thị.
Xác định hệ số đồng hồ chuẩn MFTính toán theo công thức riêng của mỗi loại đồng hồ chuẩn chỉ thị.
Yêu cầu độ lệch hệ số MFĐộ lệch giá trị MFi tại các lưu lượng kiểm tra không được lớn hơn 12ACC

Ước lượng độ không đảm bảo đo khi xác định hệ số

Độ không đảm bảo đo (ĐKĐBĐ) được xác định như sau:

  • Mô hình tính toán
  • Phân chia thành các phần ĐKĐBĐ gồm:

ĐKĐBĐ loại A của hệ số đồng hồ chuẩn

ĐKĐBĐ của chuẩn

ĐKĐBĐ do độ phân giải

ĐKĐBĐ do hệ số hiệu chính theo nhiệt độ chất lỏng của đồng hồ chuẩn

ĐKĐBĐ do hệ số hiệu chính theo nhiệt độ chất lỏng của đồng chuẩn

ĐKĐBĐ do áp suất chất lỏng thuộc đồng hồ

ĐKĐBĐ do áp suất chất lỏng thuộc chuẩn.

ĐKĐB chuẩn tổng hợp uC

ĐKĐB đo mở rộng U

  • Yêu cầu về ĐKĐBĐ của đồng hồ chuẩn: với cấp chính xác 0,1 thì U không vượt quá 0,05%; cấp chính xác 0,2 thì U không vượt quá 0,1%; cấp chính xác 0,5 thì U không vượt quá 0,25%

Xử lý chung đồng hồ chuẩn khí dầu mỏ

  • Nếu đồng hồ chuẩn đạt yêu cầu hiệu chuẩn sẽ được cấp chứng chỉ (tem/con dấu/giấy chứng nhận) theo quy định
  • Nếu không đạt một trong các yêu cầu của quy trình hiệu chuẩn sẽ không được cấp mới chứng chỉ và xóa dấu cũ (nếu có)
  • Chu kỳ hiệu chuẩn: 12 tháng

Lời kết

Đồng hồ chuẩn là thiết bị quan trọng được dùng để kiểm định đồng hồ khí dầu mỏ hóa lỏng. Để đảm bảo hiệu suất sử dụng của thiết bị, cần chú trọng kiểm định mỗi khi đến kỳ hạn. Công ty ISOCAL tự tin sẽ đem lại trải nghiệm tốt nhất cho quý khách hàng. Liên hệ ngay với chúng tôi để biết thêm chi tiết về dịch vụ hiệu chuẩn.
