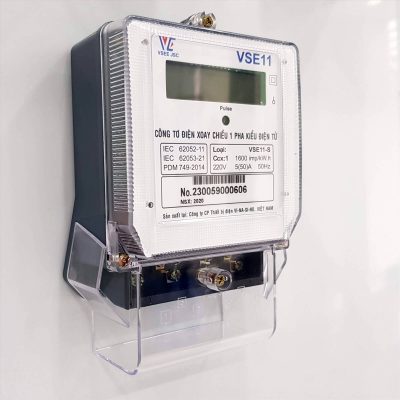

Công tơ điện hay còn được gọi là đồng hồ điện là một phương tiện đo các đại lượng điện. Công tơ điện xoay chiều điện tử có công dụng đo điện năng tác dụng và điện năng phản kháng.. Vậy công tơ điện xoay chiều điện tử có quy trình kiểm định như thế nào? Hãy để ISOCAL cùng bạn khám phá trong bài viết dưới đây
Quy trình kiểm định
Giải thích thuật ngữ
- Thanh ghi điện năng là thiết bị điện tử chứa bộ nhớ và bộ hiển thị để lưu và hiển thị giá trị điện năng ghi được.
- Thanh ghi công suất cực đại là công suất trung bình lớn nhất được tính trong thời gian bằng nhau. .
- Dải điện áp liên tục là khoảng cách từ mức điện áp nhỏ nhất (Umin) đến mức điện áp lớn nhất (Umax).
- Hằng số công tơ là lượng điện năng nhất định khi đĩa công tơ quay một vòng tương ứng.
- Sai số cho phép là mức giới hạn sai số của công tơ dựa theo tài liệu nhà sản xuất công bố.
- Công tơ chuẩn là công tơ điện xoay chiều chuẩn hay STD
- Công tơ điện cần được kiểm định là IUT
Các phép kiểm định
- Kiểm tra bên ngoài
- Kiểm tra kỹ thuật
- Kiểm tra đo lường
Phương tiện kiểm định
- Thiết bị kiểm định công tơ điện 1 hoặc 3 pha.
- Công tơ chuẩn kiểu điện tử 1 hoặc 3 pha
- Thiết bị tạo nguồn điện áp, dòng điện, góc pha độc lập 1 pha hoặc 3 pha và hệ thống tính toán sai số
- Phương tiện đo điện trở cách điện hay megomet
- Thiết bị thử độ bền cách điện cao áp
- Đồng hồ thời gian thực
Điều kiện kiểm định
- Điều kiện nhiệt độ của môi trường kiểm định là (23 ± 3) độ C.
- Độ ẩm không khí của môi trường luôn trong mức 80 % RH.
Chuẩn bị kiểm định
- Tiến hành xác định sai số ban đầu, IUT cần làm việc ở chế độ tải danh định. Thời gian tối thiểu là 60 phút.
- Khi kiểm định định kỳ và sau sửa chữa, IUT cần được làm việc ở chế độ tải danh định tối thiểu 30 phút.
- IUT phải được lắp theo phương thẳng đứng. Mức sai lệch cho phép đến là 1,0 độ.
Tiến hành kiểm định
Kiểm tra bên ngoài
- Nhãn mác của công tơ phải ghi rõ các thông tin về nhãn hiệu, mã hiệu, ký hiệu, thông số kỹ thuật và nơi sản xuất.
- Vỏ công tơ phải đảm bảo còn nguyên vẹn. Các vị trí kẹp chì hoặc niêm phong phải khít, kín và không có dấu hiệu cạy mở.
- Nắp phải có vị trí kẹp chì hoặc niêm phong để không thể chỉnh sửa các đầu nối dây nếu không gỡ dấu chì hoặc niêm phong.
Kiểm tra kỹ thuật
- Khả năng hiển thị thông tin bộ số của màn hình rõ ràng và không xảy ra tình trạng mất nét.
- Công tơ điện 3 pha phải vẫn hoạt động khi mất đi điện áp 1 hoặc điện áp 2 pha.
- Đo điện trở cách điện với công tơ hoàn chỉnh với đầy đủ vỏ. Kiểm tra điện trở bằng điện áp hình sin có tần số 50Hz trong thời gian 1 phút.
Kiểm tra đo lường
- Kiểm tra không tải của IUT bằng cách cấp dòng điện hở mạch và bắt đầu tính thời gian. Đảm bảo IUT không phát thêm xung điện năng tác dụng hoặc phản kháng.
- Đặt điện áp và dòng điện kiểm định hệ số bằng 1 vào IUT. Giám sát cơ cấu phát xung của IUT, trong thời gian 1,5*T sau khi được cấp nguồn.
- Đối với công tơ cần kiểm định có hai hướng điện năng thì phải tiến hành kiểm định ngưỡng độ nhạy cho từng hướng.
- Kiểm tra sai số cơ bản tại tất cả các phụ tải sao cho không vượt quá giới hạn sai số cho phép
- Kiểm tra tất cả các thanh ghi điện năng của IUT
- Kiểm tra thanh ghi công suất cực đại của IUT. Thực hiện giám sát công tơ qua màn hình. Sau khi thực hiện tích phân, công tơ phải thu được giá trị công suất cực đại và thời điểm tính. Thực hiện lặp lại phép đo với các giá trị dòng điện kiểm tra nhỏ hơn.
- Kiểm tra khả năng chuyển mạch thời gian của IUT. Sao cho các chỉ thị báo hiệu về biểu giá đang kích hoạt đều hoạt động đúng.
- Kiểm tra độ trôi của đồng hồ thời gian thực sao cho ứng với thời gian hiển thị trên đồng hồ chuẩn.
Xử lý chung
- Công tơ điện xoay cảm ứng nếu đạt tất cả các yêu cầu của quy trình kiểm định sẽ được cấp chứng chỉ kiểm định theo quy định.
- Nếu máy không đạt yêu cầu của quy trình thì sẽ không được cấp chứng chỉ kiểm định mới và bị xóa dấu kiểm định cũ.
- Công tơ điện xoay cảm ứng có chu kỳ kiểm định là 6 năm đối với công tơ 1 pha và 4 năm đối với công tơ 3 pha.
