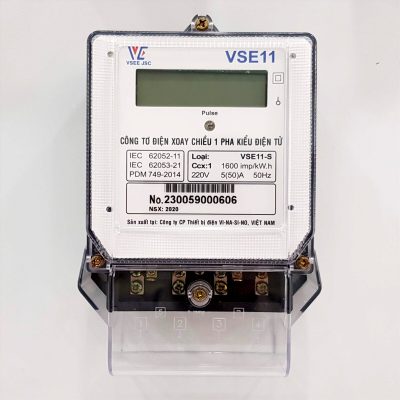

Công tơ điện hay còn được gọi là đồng hồ điện là một phương tiện đo các đại lượng điện. Công tơ điện xoay chiều cảm ứng có tác dụng đo điện năng tiêu thụ của các thiết bị lắp sau nó trên cùng đường dây tải điện. Vậy công tơ điện xoay cảm ứng có quy trình kiểm định như thế nào? Hãy để ISOCAL cùng bạn khám phá trong bài viết sau.
Quy trình kiểm định
Quy trình này áp dụng cho các công tơ điện xoay chiều kiểu cảm ứng có cấp chính xác 0, 1 và 2. Tần số lưới điện thích hợp làm việc là 50 Hz. .
Giải thích thuật ngữ
- Hằng số công tơ là lượng điện năng nhất định khi đĩa công tơ quay một vòng tương ứng.
- Sai số cho phép là mức giới hạn sai số của công tơ dựa theo tài liệu nhà sản xuất công bố.
- Công tơ chuẩn là công tơ điện xoay chiều chuẩn hay STD
- Công tơ điện cần được kiểm định là IUT
Các phép kiểm định
- Kiểm tra bên ngoài
- Kiểm tra kỹ thuật
- Kiểm tra đo lường
Phương tiện kiểm định
- Thiết bị kiểm định công tơ điện 1 hoặc 3 pha.
- Công tơ chuẩn kiểu điện tử và cảm ứng 1 hoặc 3 pha
- Thiết bị đo công suất điện xoay chiều chuẩn
- Oát mét chuẩn
- Thiết bị tạo nguồn điện áp, dòng điện, góc pha độc lập 1 hoặc 3 pha
- Hệ thống tính toán sai số
- Thiết bị tạo nguồn điện áp, dòng điện và góc pha độc lập
- Phương tiện đo điện trở cách điện
- Thiết bị thử độ bền cách điện
- Đồng hồ thời gian thực
- Đồng hồ bấm giây
Chuẩn bị kiểm định
- Trước khi tiến hành xác định sai số ban đầu, IUT cần làm việc ở chế độ tải danh định. Thời gian tối thiểu là 60 phút.
- Khi kiểm định định kỳ và sau sửa chữa, IUT cần được làm việc ở chế độ tải danh định tối thiểu 30 phút.
- IUT phải được lắp theo phương thẳng đứng. Mức sai lệch cho phép đến là 1,0 độ.
Tiến hành kiểm định
Kiểm tra bên ngoài
- Nhãn mác của công tơ phải ghi rõ các thông tin về nhãn hiệu, mã hiệu, ký hiệu, thông số kỹ thuật và nơi sản xuất.
- Vỏ công tơ phải đảm bảo còn nguyên vẹn. Các vị trí kẹp chì hoặc niêm phong phải khít, kín và không có dấu hiệu cạy mở.
- Nắp phải có vị trí kẹp chì hoặc niêm phong để không thể chỉnh sửa các đầu nối dây nếu không gỡ dấu chì hoặc niêm phong.
Kiểm tra kỹ thuật
- Khả năng hiển thị thông tin trên bộ số, màn hình phải rõ ràng và không bị mất nét.
- Đo điện trở cách điện để kiểm tra độ bền. Đảm bảo IUT không bị chập trước khi tiến hành kiểm tra.
- Việc kiểm tra độ bền cách điện phải được thực hiện với công tơ hoàn chỉnh có đầy đủ vỏ.
- Đối với công tơ có vỏ kim loại thì “Đất” là vỏ công tơ khi đặt trên mặt phẳng dẫn điện.
- Đối với công tơ có vỏ bằng vật liệu cách điện thì “Đất” là miếng kim loại mỏng bọc bên ngoài công tơ và đặt trên mặt phẳng dẫn điện. –
- Kiểm tra kết nối giữa các mạch điện và phần không mang điện như vỏ hoặc “Đất”.
- Trong quá trình kiểm định, công tơ không được xảy ra tình trạng phóng điện.
Kiểm tra đo lường
- Điện áp kiểm tra nằm trong phạm vi giới hạn từ 80 % đến 110 % của điện áp danh định.
- Dòng điện kiểm tra trong mạch dòng bằng 0.
- Kiểm tra ngưỡng độ nhạy khi đặt vào tất cả các phần tử đo của IUT điện áp, dòng điện kiểm tra với hệ số công suất bằng 1. Đĩa của IUT phải quay tối thiểu một vòng. Trong suốt quá trình duy trì điện áp, dòng điện kiểm tra phải quy liên tục.
- Cấp điện áp, dòng điện danh định với hệ số công suất bằng 1 cho công tơ và duy trì liên tục. Đến khi tang trống cuối cùng của bộ số quay được ít nhất một vòng.
- Tỉ số chỉ số điện năng và số vòng quay tương ứng của đĩa công tơ phải phù hợp với hằng số của IUT.
- Kiểm tra sai số cơ bản bằng độ lệch pha giữa dòng điện và điện áp pha tương ứng. Sao cho độ chênh lệch này không phụ thuộc vào hệ số công suất và không vượt quá 2 độ
- Giám sát IUT qua màn hình và xác định thời điểm biểu giá thuyên chuyển. Nếu các báo hiệu về biểu giá đang kích hoạt đều hoạt động chính xác thì chuyển mạch thời gian đạt yêu cầu.
- Điều chỉnh thời gian chỉ của công tơ đúng với thời gian của đồng hồ thời gian thực. Mức sai lệch của thời gian trên đồng hồ thời gian thực và thời gian ghi trên công tơ không được vượt quá 1,2 s/d.
Xử lý chung
- Công tơ điện xoay cảm ứng nếu đạt tất cả các yêu cầu của quy trình kiểm định sẽ được cấp chứng chỉ kiểm định theo quy định.
- Nếu máy không đạt yêu cầu của quy trình thì sẽ không được cấp chứng chỉ kiểm định mới và bị xóa dấu kiểm định cũ.
- Công tơ điện xoay cảm ứng có chu kỳ kiểm định là 60 tháng đối với công tơ 1 pha và 48 tháng đối với công tơ 3 pha.
Lời kết

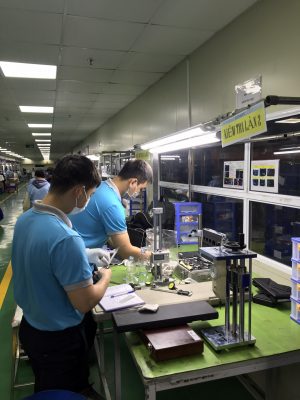

Như vậy, việc kiểm định công tơ điện là một việc vô cùng quan trọng, nó sẽ quyết định trạng thái hoạt động của máy. Để kiểm định công tơ, quý khách vui lòng tìm đến những cơ sở hiệu chuẩn có kinh nghiệm và uy tín tốt. Trung tâm hiệu chuẩn ISOCAL tự hào là cơ sở hiệu chuẩn máy móc, thiết bị chất lượng cao. Nếu quý khách có nhu cầu sử dụng dịch vụ của hãy liên hệ ngay với ISOCAL để được tư vấn.
