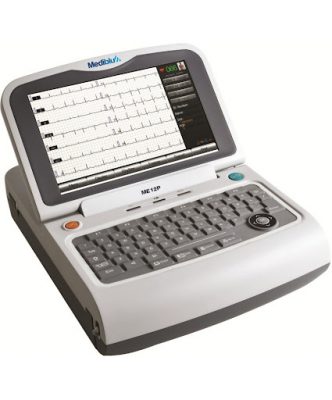

Quy trình hiệu chuẩn chuẩn kiểm định máy đo điện tim có đặc trưng kỹ thuật đo lường chính như sau:
– Tần số: (0,01 ¸ 999) Hz và sai số tần số: £ ± 1 %
– Điện áp: (0,01 ¸ 16) mV và sai số điện áp: £ ± 1 %
– 10 kênh đầu ra độc lập, dùng để kiểm định phương tiện đo điện tim.
Cùng ISOCAL tìm hiểu chi tiết hơn về quy trình đánh giá này nhé!
Giải thích các thuật ngữ chuyên ngành
Những từ ngữ chuyên ngành trong bài viết này của isocal được giải thích như sau:
– ĐKĐBĐ là tên viết tắt của độ không đảm bảo đo
– UUT còn được biết đến với cái tên: Unit Under Test. Đây là chuẩn để kiểm định phương tiện đo điện não cần tiến hành hiệu chuẩn
– ppm: phần triệu
Các phương tiện hiệu chuẩn
| Phương tiện hiệu chuẩn | Kỹ thuật đo lường cơ bản |
| Chuẩn đo lường | |
| Vôn mét một chiều | – Phạm vi đo: 0,1 mV ¸ 20 V – Sai số: ± 0,1 % |
| Máy đếm tần số điện tử | – Dải tần: 0,01 Hz ¸ 1 MHz – Độ chính xác: 10-7 |
| Phương tiện đo | |
| Đồng hồ bấm giây | – Phạm vi đo: (1 ¸ 200) s – Sai số: ± 10-4 s |
Điều kiện để tiến hành thực hiện chuẩn kiểm định máy đo điện tim
Để có thể tiến hành hiệu chuẩn hiệu quả nhất cần phải đảm bảo các điều kiện môi trường sau đây:
– Nhiệt độ: 25 ± 3 C
– Độ ẩm: ≤ 80 %RH không đọng sương
Quá trình chuẩn bị trước khi tiến hành chuẩn kiểm định máy đo điện tim
Để quá trình hiệu chuẩn diễn ra một cách hiệu quả, cần phải thực hiện các công việc chuẩn bị dưới đây:
– Tiến hành cấp điện cho UUT và hệ thống chuẩn tối thiểu 60’ trước khi tiến hành thực hiện hiệu chuẩn
– Vệ sinh sạch sẽ UUT
Tiến hành thực hiện hiệu chuẩn kiểm định máy đo điện tim
Để có thể kiểm tra các thiết bị hiệu chuẩn bằng mắt thường, bạn sẽ cần phải chú ý kỹ các thông tin sau:
– Nhãn hiệu của phương tiện đo phải đầy đủ và rõ ràng
– Đảm bảo UUT không bị hư hỏng do ăn mòn hoặc cơ học
Kiểm tra kỹ thuật
Đối với quá trình kiểm tra kỹ thuật sẽ phải tiến hành theo các yêu cầu dưới đây:
– Kiểm tra quá trình hoạt động của các thiết bị có bình thường hay không? Các chỉ thị phải rõ ràng
– Thực hiện các thao tác trên thiết bị đúng với hướng dẫn của nhà sản xuất. Đọc kỹ hướng dẫn trước khi sử dụng
Kiểm tra đo lường
Ống chuẩn dung tích nhỏ được kiểm tra đo lường dựa vào phương pháp, nội dung và các yêu cầu sau đây:
Kiểm tra điện áp thiết lập
Quá trình kiểm tra sai số điện áp thiết lập sẽ được thực hiện theo sơ đồ sau:

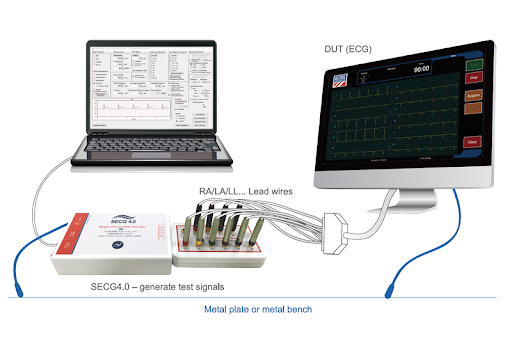

Sơ đồ kiểm tra điện áp thiết lập, độ ổn định điện áp và đáp tuyến tần số
– Đối với mỗi thang điện áp ra, quá trình thiết lập điện áp ra ở tần số 0,1 Hz tại ít nhất 3 điểm bao gồm cả các điểm đầu (một phần ba đầu thang), điểm giữa và điểm cuối thang.
Kiểm tra tần số thiết lập
Quá trình kiểm tra sai số tần số thiết lập sẽ được thực hiện theo sơ đồ sau:
Sơ đồ kiểm tra tần số thiết lập và độ ổn định tần số
Đối với mỗi thang tần số, tiến hành thiết lập tần số tại ít nhất 3 điểm bao gồm cả các điểm đầu, điểm giữa và điểm cuối thang.
Xử lý chung
Chuẩn để kiểm định phương tiện đo điện não sau khi hiệu chuẩn nếu đảm bảo các yêu cầu nêu trong mục tiến hành hiệu chuẩn thì được cấp chứng chỉ hiệu chuẩn. Bao gồm: tem hiệu chuẩn, giấy chứng nhận hiệu chuẩn theo quy định.
Chuẩn để kiểm định phương tiện đo điện não sau khi hiệu chuẩn nếu không đảm bảo yêu cầu nêu trong mục tiến hành hiệu chuẩn thì không cấp chứng chỉ hiệu chuẩn mới và xóa dấu hiệu chuẩn cũ (nếu có).
Chu kỳ hiệu chuẩn của chuẩn để kiểm định phương tiện đo điện não là 12 tháng.
Lời kết
Quy trình hiệu chuẩn kiểm định máy đo điện tiêm cũng tương tự như quy trình hiệu chuẩn máy đo điện não. Tuy nhiên, bạn cần lưu ý các kỹ thuật và điều kiện của UUT để quy trình hiệu chuẩn có thể diễn ra ổn định. Đừng quên theo dõi ISOCAL để có thể biết thêm nhiều quy trình hiệu chuẩn và kiểm định các thiết bị khác nhé!!!
