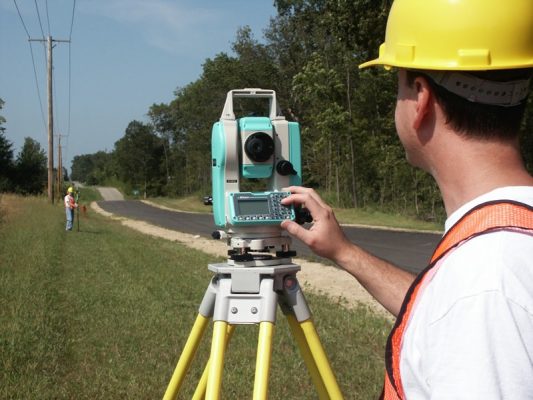

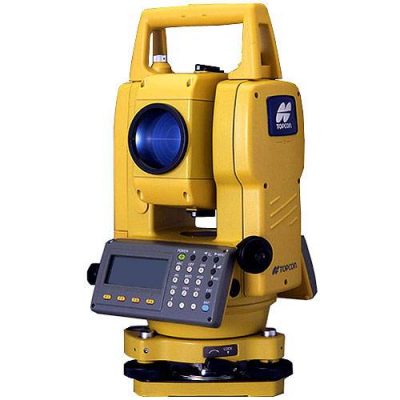

Máy toàn đạc là một thiết bị quang học điện tử đa chức năng trong khảo sát và xây dựng công trình. Nó là sự kết hợp giữa máy kinh vĩ và máy đo khoảng cách điện tử. Vậy quy trình kiểm định máy toàn đạc điện tử được tiến hành ra sao? Hãy để ISOCAL bật mí cho quý bạn đọc trong bài viết này.
Quy trình kiểm định
- Đường chuẩn: là hệ thống các mốc chuẩn bao gồm 7 mốc cố định và nằm trên mặt phẳng nằm ngang, thẳng hàng. Khoảng cách giữa các mốc được thiết kế phù hợp với tiêu chuẩn ISO.
- Đơn vị ppm: là viết tắt của “Parts Per Million”, tức là một phần triệu.
Các phép kiểm định
Quy trình kiểm định cần tuân thủ đúng theo thứ tự liệt kê các phép như sau:
- Kiểm tra bên ngoài
- Kiểm tra kỹ thuật
- Kiểm tra đo lường
Phương tiện kiểm định
- Hệ thống kiểm tra góc
- Hệ thống kiểm tra khoảng cách
- Máy toàn đạc điện tử chuẩn
- Đường chuẩn
- Nhiệt ẩm kế
- Phương tiện đo áp suất khí quyển
Tiến hành kiểm định
Kiểm tra bên ngoài
- Các ốc cân bằng, vít vi động ngang, vít vi động đứng, khóa hãm vi động và nút vặn điều chỉnh tiêu cự không bị rơ hay kẹt.
- Bọt thủy dài và bọt thủy tròn phải hoạt động bình thường.
- Máy vững khi quay, đế máy phẳng, tay cầm chắc chắn,, hệ thống quang sáng và rõ nét.
- Bộ phận hiển thị rõ ràng số đọc.
- Khi quay máy ở hai góc ngang và góc đứng thì trục quay phải ổn định. không bị lỏng hay kẹt.
Kiểm tra kỹ thuật
- Kiểm tra nivo tròn: bằng cách cân bằng toàn đạc để bọt nước nằm chính giữa vòng trung tâm của nivo.
- Kiểm tra nivo điện tử: bằng cách cân chỉnh toàn đạc. Để bọt nước điện tử của nivô nằm tại vị trí chính giữa của vạch chia điện tử.
- Kiểm tra nivô dài: cân bằng toàn đạc để bọt nước của nivo dài nằm chính giữa các vạch chia.
- Kiểm tra bộ phận dọi tâm quang học sao cho trục ngắm trục ngắm của bộ phận dọi tâm trùng với trục quay của máy. Đặt một tờ giấy trắng lên mặt đất, đánh dấu các điểm chiếu của tâm chữ thập lên giấy. Tiến hành quay bộ phận dọi tâm về hướng các ốc cân còn lại. Tiếp tục đánh dấu lên tờ giấy đã được cố định lúc đầu. Nếu 3 điểm chiếu được đánh đấu nếu trùng nhau thì tiếp tục kiểm tra chỉ tiêu tiếp theo.
- Kiểm tra lưới chỉ chữ thập: Căn chỉnh cho chỉ đứng của lưới chỉ chữ thập vuông góc với trục quay của ống kính. Đem một đầu chỉ đứng của máy vào cho trùng với đầu tương ứng của chỉ đứng trên ống chuẩn trực.Quan sát đầu còn lại của cả hai chỉ đứng. Nếu chỉ đứng của máy khớp với chỉ đứng của ống chuẩn trực thì kiểm tra chỉ tiêu tiếp theo
- Kiểm tra sai số 2C
- Kiểm tra sai số MO
Kiểm tra đo lường
- Kiêm tra đo lường ở góc bằng theo sơ đồ
- Kiểm tra góc đứng theo sơ đồ
- Kiểm tra đo khoảng cách bằng đường chuẩn và bộ đo khoảng cách.
Xử lý chung
- Toàn đạc điện tử sau khi kiểm định sẽ được cấp chứng chỉ kiểm định theo quy định nếu đạt các yêu cầu mà quy trình đề ra.
- Nếu không đạt các yêu cầu của quy trình kiểm định sẽ không được cấp chứng chỉ kiểm định mới và bị xóa dấu kiểm định cũ.
- Chu kỳ kiểm định của toàn đạc điện tử kéo dài đến 1 năm.
Lời kết
Toàn đạc điện tử có vai trò rất quan trọng trong khảo sát và thi công công trình. Để máy luôn hoạt động chính xác và có tuổi thọ cao, việc kiểm định máy là rất cần thiết. Chúng tôi là đơn vị hoạt động trong lĩnh vực hiệu chuẩn trang thiết bị máy móc. Hãy liên hệ ngay với Công ty Cổ phần Hiệu chuẩn ISOCAL để được tư vấn thêm khi có bất kỳ thắc mắc nào.
