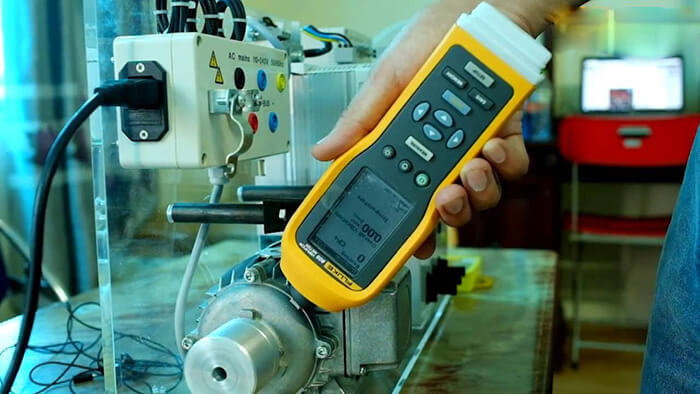

Quy trình kiểm định ban đầu, định kỳ, sau sửa chữa các phương tiện/máy đo độ rung động bao gồm:
– Phương tiện đo độ rung động có chức năng đo: gia tốc/ vận tốc/ dịch chuyển có dải tần từ: 1 – 10 kHz và sai số từ 3 – 10 %.
– Phương tiện đo độ rung động có chức năng đo: mức gia tốc rung/mức rung dải tần từ 2~80 Hz. Đồng thời, sai số không được vượt quá giá trị quy định trong bảng dưới đây:
| Tần số (Hz) | 2 | 4 | 6,3 | 0 | 16 | 31,5 | 63 | 80 |
| C (dB) | -3 | 0 | 0 | -0,9 | -6 | -12 | -18 | -20 |
| Sai số cho phép (dB) | 2,0 ~ -2,0 | 1,5 ~ -1,5 | 1,0 ~ -1,0 | 1,0 ~ -1,0 | 1,0 ~ -1,0 | 1,0 ~ -1,0 | 1,0 ~ -2,0 | 1,0 ~ – 2,5 |
Giải thích các thuật ngữ trong bài viết
Những từ ngữ chuyên ngành trong bài viết này của isocal được giải thích như sau:
– DUT còn được biết đến với cái tên đầy đủ là Device Under Test. Đây là thiết bị cần kiểm định
– Signal conditioner: đây là bộ chuyển đổi điện tích thành điện áp, đơn vị: mV/pC
Điều kiện tiến hành kiểm định máy đo độ rung động
Để có thể tiến hành kiểm định hiệu quả nhất cần phải đảm bảo các điều kiện môi trường sau đây:
– Nhiệt độ: (20 ~ 26) °C
– Độ ẩm không khí: (40 ~ 65) %RH
– Áp suất: (97~105) kPa.
Các phương tiện kiểm định máy đo độ rung động
Phương tiện kiểm định máy đo độ rung động chuyên nghiệp được thể hiện cụ thể qua bảng dưới đây:
| Phương tiện kiểm định | Kỹ thuật đo lường cơ bản |
| Chuẩn đo lường | |
| Cảm biến gia tốc chuẩn | – Dải tần: (0,1 ~ 12600) Hz – Độ không đảm bảo đo: U ≤ 2% |
| Phương tiện đo khác | |
| Signal conditioner | Dải tần: 1 Hz ~ 10 kHz |
| Máy phát tín hiệu hình sin | Dải tần: 1 Hz ~ 10 kHz |
| Thiết bị tạo rung | – Dải tần: (1 Hz ~10 kHz) – Độ ổn định tần số: ≤ 0,2% – Độ ổn định biên độ: ≤ 0,3% |
| Khuếch đại công suất | Dải tần: 1 Hz ~ 10 kHz |
| Vôn mét | – Dải tần: (DC ~ 10 kHz) – Độ phân giải: 6 digits |
| Phương tiện đo môi trường | – Dải tần: (DC ~ 250 kHz) – Độ không đảm bảo đo: U ≤ 0,2 % |
| Máy đếm tần số điện tử | – Dải tần: (DC ~ 250 kHz) – Độ không đảm bảo đo: U ≤ 0,2 % |
| Phương tiện phụ | |
| Máy tính | Đã cài đặt phần mềm kiểm định phương tiện đo độ rung động. |
Quá trình chuẩn bị trước khi tiến hành kiểm định
Để quá trình kiểm định diễn ra một cách hiệu quả, cần phải thực hiện các công việc chuẩn bị dưới đây:
– Thiết bị cần kiểm định (DUT) cần phải đặt trong môi trường kiểm định ít nhất 1 giờ
– Các phương tiện kiểm định cần phải được cấp điện và làm ấm máy theo quy định và đặc trưng kỹ thuật của nhà sản xuất phương tiện đo
– Ghi lại điều kiện môi trường trong lúc thực hiện kiểm định ít nhất 3 lần: khi bắt đầu, trong quá trình và khi kết thúc kiểm định vào biên bản kiểm định.
Tiến hành thực hiện kiểm định máy đo độ rung động
Kiểm tra bên ngoài
Để có thể kiểm tra các thiết bị thử nghiệm bằng mắt thường, bạn sẽ cần phải chú ý kỹ các thông tin sau:
– Kiểm tra bằng mắt thường để có thể xác định rõ phương tiện đo độ rọi với các yêu cầu quy định bên trong tài liệu kỹ thuật về kích thước, ký hiệu, nhãn hiệu, hình dáng, hiển thị và các phụ kiện kèm theo.
Kiểm tra kỹ thuật
Đối với quá trình kiểm tra kỹ thuật sẽ phải tiến hành theo các yêu cầu dưới đây:
– Kiểm tra nguồn cấp cho thiết bị kiểm định DUT phải đủ theo đặc trưng kỹ thuật đi kèm.
– Bề mặt tiếp xúc giữa các cảm biến gia tốc và thiết bị tạo rung phải được để phẳng và được làm sạch.
– Các cáp nối phải được giữ cố định tránh gây rung động ảnh hưởng trực tiếp đến kết quả đo.
Kiểm tra đo lường

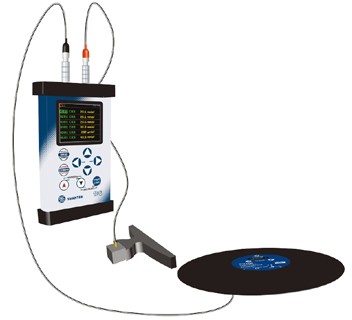

Máy đo độ rung động chuyên nghiệp được kiểm tra đo lường dựa vào hình dưới đây:
- Đối với phương tiện đo độ rung động có chức năng đo mức rung và mức gia tốc rung:
– Điều chỉnh biên độ, tần số của hệ số khuếch đại và máy phát tín hiệu hình sin. Để tạo ra các biên độ rung động và tần số rung động tại các điểm kiểm định tương ứng.
– Tính toán sai số của thiết bị
– So sánh kết quả điểm định của thiết bị kiểm định với sai số cho phép quy định. Nếu kết quả nhỏ hơn hoặc bằng thì kết luận là đạt. Nếu kết quả lớn thì kết luận là không đạt.
- Đối với phương tiện đo độ rung động có chức năng đo gia tốc, vận tốc, độ dịch chuyển:
– Điều chỉnh biên độ, tần số của hệ số khuếch đại và máy phát tín hiệu hình sin. Để tạo ra các biên độ rung động và tần số rung động tại các điểm kiểm định tương ứng.
– Tính toán sai số của thiết bị
– So sánh kết quả của thiết bị kiểm định với hồ sơ kỹ thuật. Nếu kết quả nhỏ hơn hoặc bằng thì kết luận là đạt. Nếu kết quả lớn thì kết luận là không đạt
Xử lý chung
Phương tiện đo độ rung động sau khi kiểm định nếu đạt các yêu cầu quy định theo quy trình kiểm định này được cấp chứng chỉ kiểm định (tem kiểm định, dấu kiểm định, giấy chứng nhận kiểm định …) theo quy định.
Phương tiện đo độ rung động sau khi kiểm định nếu không đạt một trong các yêu cầu quy định theo quy trình kiểm định này thì không cấp chứng chỉ kiểm định mới và xóa dấu kiểm định cũ (nếu có).
Chu kỳ kiểm định của phương tiện đo độ rung động: 12 tháng.
Lời kết
Phương tiện đo độ rung động có chức năng đo: gia tốc/ vận tốc/ dịch chuyển có dải tần từ: 1 – 10 kHz và sai số từ 3 – 10 %. Đừng quên theo dõi isocal.vn để có thể tham khảo các bài viết về kiểm định, thử nghiệm và hiệu chuẩn nhé!!!
